Продукция компании IGUS

Компоненты промышленной автоматизации

IGUS® — немецкий производитель компонентов для подвижных кабельных систем и решений для автоматизации. Основным вектором инжиниринга компании является разработка полимерных энергоцепей (e-chain®) и специализированных гибких кабелей chainflex®, рассчитанных на работу в условиях непрерывных циклических нагрузок.

Инженерная справка: В рамках импортозамещения и подбора решений для подвижных кабельных трасс могут успешно применяться функциональные аналоги и альтернативные варианты замен от других верифицированных производителей, доступные на рынке промышленной комплектации.

Специфика интеграции IGUS® в производственные комплексы

Комплексные решения на базе гибких кабельных каналов и износостойких проводников являются критически важным элементом подвижной кабельной разводки. Они находят применение там, где стандартная фиксация кабеля невозможна из-за постоянной динамики узлов:

Тяжелое станкостроение и робототехника: организация подводных линий в многоосевых обрабатывающих центрах и манипуляторах при высоких скоростях позиционирования.
Конвейерное и транспортное оборудование: защита трасс на магистральных транспортерах перемещения грузов, материалов и в системах удаления стружки.
Логистические и упаковочные complexes: обеспечение бесперебойной циклической работы высокоскоростных фасовочных линий и автоматизированных складов.

Правильное конфигурирование кабельного моста внутри цепи позволяет снизить механическое трение и защитить энергоснабжение оборудования от попадания мелкого мусора, стружки и СОЖ.

Подбор по вашим параметрам

Пришлите размеры, чертеж или артикул.
Рассчитаем стоимость и подготовим техническое решение.

Связь с инженером:

+7 (4822) 71-05-86

(доб. 214)

kabelnye cepi - kabel-kanaly IGUS_e-chain - katalog

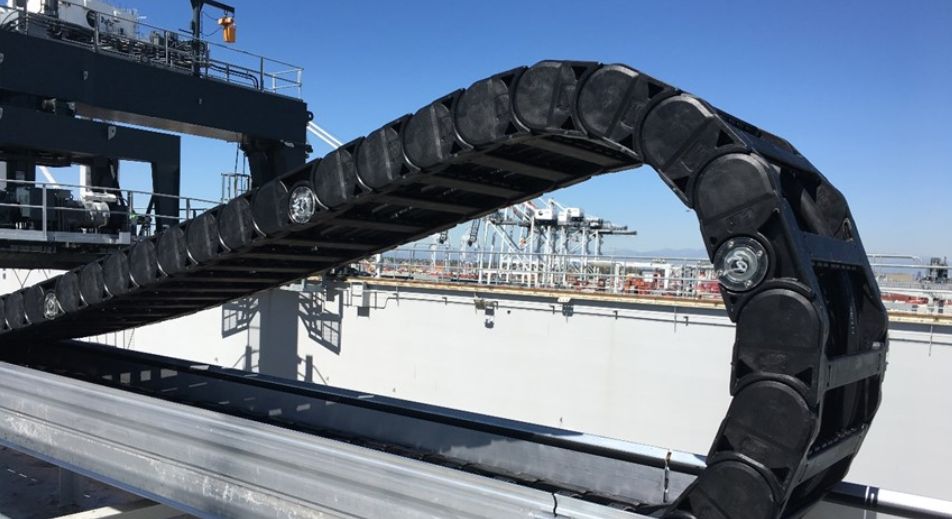

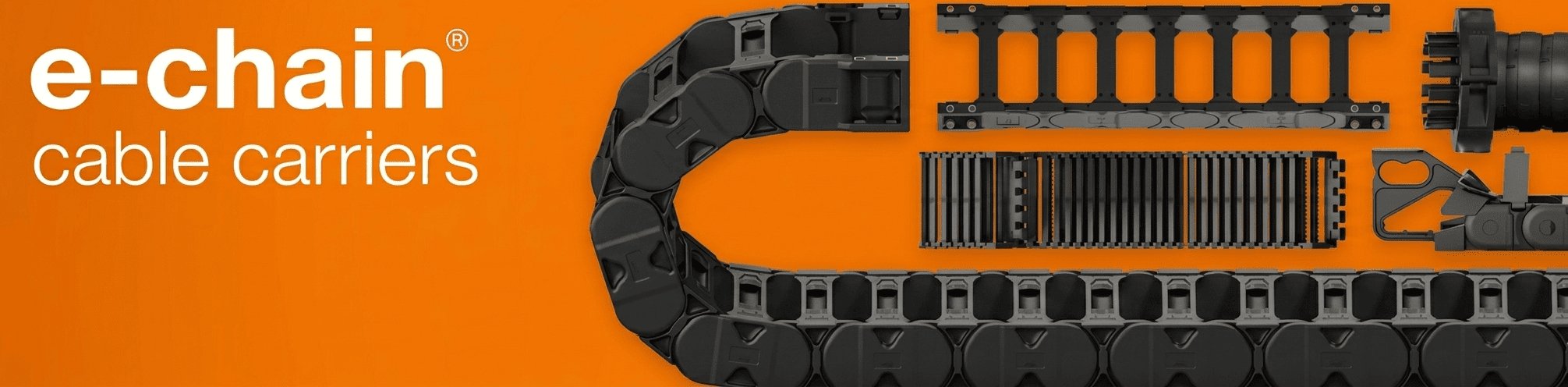

Энергоцепи e-chain® для кабельных трасс

Энергоцепи IGUS® представляют собой модульные кабеленесущие системы из высокопрочных полимеров. Они предназначены для защиты и строго направленного перемещения кабелей питания, сигнальных линий, шлангов и рукавов высокого давления (РВД) в динамических узлах промышленного оборудования.

Защитные функции кабеленесущих систем IGUS®:

В отличие от стационарной прокладки, применение секционных полимерных звеньев жестко задает контролируемый радиус изгиба и предотвращает:

Механическое повреждение кабелей внешними узлами оборудования при движении;

Критические перегибы, заломы и скручивание токоведущих жил;

Спутывание и перекручивание сложного кабельного пакета;

Преждевременный абразивный износ наружной изоляции.

Отраслевое применение энергоцепей

Кабеленесущие цепи интегрируются в технологические узлы с высокой интенсивностью перемещений:

Станки с ЧПУ (фрезерные, токарные, ОЦ)

Многоосевые портальные системы

Роботизированные ячейки и манипуляторы

Автоматические складские комплексы (WMS)

Упаковочные и фасовочные линии автоматики

Конвейерные и транспортные транспортеры

Крановое, грузоподъемное и складское оборудование

Дерево- и металлообрабатывающие станки

Технические параметры: при проектировании динамических узлов ключевыми расчетными параметрами являются полная длина хода, предельная скорость линейного перемещения, ускорение, а также общая масса и стабильность кабельного пакета внутри секций.

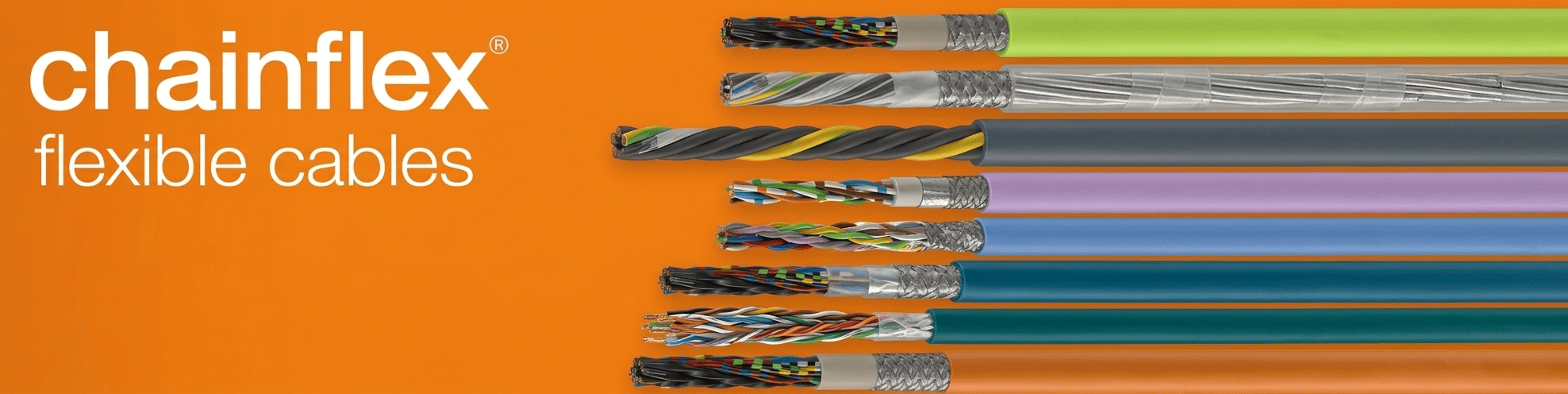

Гибкие кабели chainflex® для подвижных систем

Особый инженерный сегмент — специализированные гибкие кабели IGUS®, оптимизированные для долговременной эксплуатации внутри подвижных энергоцепей. Кабели класса chainflex® спроектированы для постоянного знакопеременного изгиба и выдерживают многомиллионные циклы без деградации электрических характеристик.

Тип кабельной системы	Назначение и применение в оборудовании
Силовые кабели	Питание исполнительных механизмов, главных приводов и двигателей.
Кабели управления	Передача низковольтных управляющих сигналов к датчикам и реле.
Сервокабели	Интеграция высокоточных сервоприводов и систем обратной связи.
Кабели передачи данных и BUS-системы	Обмен данными по промышленным протоколам (Ethernet, Profibus, CAN-bus).
Оптоволоконные решения	Высокоскоростная передача данных в условиях критических электромагнитных помех.

Технические особенности решений для кабельного подвода

Комплексные системы энергоцепей и кабелей IGUS® для высокодинамичных сред стандартизированы по ключевым инженерным критериям:

Минимальный радиус изгиба: Гарантирует сохранение структуры проводников при максимальном сжатии траектории.

Стойкость к износу: Специализированные полимеры цепей и оболочки кабелей устойчивы к непрерывному трению.

Модульность структуры: Возможность посекционного изменения конфигурации трассы, интеграция внутренних разделителей для фиксации кабельного пакета.

Совместимость с инфраструктурой: Корректное сопряжение со стационарными направляющими желобами, лотками и опорными конструкциями.

В зависимости от специфики кинематической схемы оборудования внедряются решения для коротких ходов, длинноходовых магистральных систем или роботизированных пространственных траекторий со сложным многокоординатным типом движения (3D-цепи).

Интеграция кабеленесущих энергоцепей IGUS® технологически оправдана в узлах с высокими скоростными показателями, где стандартные методы жесткой или подвесной прокладки кабеля не способны обеспечить требуемый межсервисный ресурс. В подобных сценариях кабельный пакет функционирует как полноценная деталь подвижного механизма, и его защита напрямую определяет коэффициент технической готовности (КТГ) всего станочного или конвейерного комплекса, исключая аварийные простои производства.

Часто задаваемые вопросы по энергоцепям e-chain®

■ Что такое кабеленесущие системы e-chain® (кабель-каналы)? ▼

Энергоцепи (также называемые гибкими кабельными каналами или гусеницами) представляют собой подвижные механические узлы оборудования. Они предназначены для защиты и строго направленного перемещения кабелей питания, линий передачи данных и шлангов под воздействием различных внешних факторов среды. Ключевая особенность таких систем — синергия всех элементов: кабелей, рукавов, внутренних разделителей, систем фиксации (защиты от натяжения) и направляющих желобов. Все материалы идеально согласованы между собой для достижения максимального ресурса и исключения простоев техники при подаче электроэнергии, воздуха или жидкостей к подвижным узлам.

■ Какова максимальная длина перемещения кабельной цепи? ▼

При использовании специальных роликовых энергоцепей (Rol e-chain®) длина хода системы может достигать 1200 метров и более.

■ Каков стандартный температурный диапазон для полимерных кабель-каналов? ▼

Как правило, стандартный рабочий температурный диапазон для plasticовых энергоцепей igus® составляет от −40 °C до +115 °C.

■ Обладают ли энергоцепи e-chain® химической стойкостью? ▼

Да, базовые конструкционные полимеры igus® (igumid G, TE и NB) устойчивы к широкому спектру химически агрессивных веществ, индустриальных масел и ГСМ. Полная таблица стойкости предоставляется по запросу.

■ Можно ли реализовать перемещение на большие расстояния даже без направляющего желоба? ▼

Да, специализированная система автоскольжения (autoglidir) позволяет организовывать стабильный ход цепи на расстояния до 80 метров без использования стационарных направляющих желобов.

■ Допускается ли эксплуатация энергоцепей igus® в условиях глубокой заморозки? ▼

Да, базовые материалы всех энергоцепей igus® сертифицированы для долговременной непрерывной эксплуатации в условиях низких температур вплоть до −40 °C.

Часто задаваемые вопросы по гибким кабелям chainflex®

■ Что такое кабели для подвижных систем (continuous flex cables)? ▼

Кабели chainflex® — это промышленные кабели повышенной гибкости, разработанные специально для динамических нагрузок в робототехнике, системах автоматизации и станкостроении. Они протестированы на миллионы циклов изгиба и спроектированы так, чтобы исключить риск критического повреждения проводников в тяжелых условиях эксплуатации.

■ Какие типы гибких кабелей предлагает компания igus®? ▼

igus® поставляет полную номенклатуру кабелей для подвижных систем: кабели управления, общего назначения (данных), сервокабели, силовые моторные, BUS-кабели, гибридные, оптоволоконные, коаксиальные, а также специализированные роботизированные кабели для работы на скручивание и готовые кабельные сборки с разъемами readycable®.

■ Каким сертификатам и стандартам соответствуют кабели chainflex®? ▼

Гибкие кабели chainflex® сертифицированы по международным стандартам, включая UL, CE, EAC, NFPA 79, и одобрены для чистых помещений (ISO Class 1). Они также поддерживают ведущие промышленные протоколы передачи данных: PROFINET, PROFIBUS, EtherCAT и CC-Link.

■ Какие кабели лучше всего подходят для роботизированных систем и работы на скручивание? ▼

igus® предлагает специализированные кабели для роботов, спроектированные для трехмерного (3D) пространственного движения с углом скручивания до ±360° на один метр длины. Это оптимальное решение для многоосевых промышленных роботов и манипуляторов.

■ Как кабели igus® поддерживают принципы экологичности и бережливого производства? ▼

Система упаковки chainflex CASE минимизирует количество отходов, оптимизирует хранение и размотку кабеля на производстве, снижает затраты на транспортировку до 84% и упрощает повторный заказ, что обеспечивает прямую экономию и экологичную логистику.

■ Устойчивы ли кабели igus® к воздействию масел, ультрафиолета и химикатов? ▼

Да. В зависимости от серии и типа кабеля, внешняя оболочка изготавливается из материалов, устойчивых к индустриальным маслам, УФ-излучению, химически агрессивным средам, а также из огнестойких составов без содержания галогенов.

Поставки компонентов IGUS® на рынки России, Беларуси и Казахстана

Оригинальные полимерные компоненты и гибкие кабели широко представлены на промышленном рынке. При проектировании новых линий, модернизации текущих мощностей или выполнении планово-предупредительных ремонтов на территории ЕАЭС (Россия, Беларусь, Казахстан) инженеры и технологи могут опираться на технические регламенты аналогов. Функционально идентичные системы кабельного подвода и износостойкие гибкие кабели альтернативных брендов подбираются в строгом соответствии с исходными проектными требованиями, температурными режимами и параметрами изгибающей динамики.
