Гибкие кабель-каналы и защиты направляющих

SUBAKI KABELSCHLEPP® — немецкий бренд, который специализируется на производстве промышленных систем для комплексной защиты кабельных линий и подвижных механизмов станков. Основной ассортимент бренда составляют износостойкие полимерные и металлические энергоцепи, а также защитные кожухи направляющих, обеспечивающие стабильную работу станков и оборудования при высоких циклических нагрузках.

Инженерная справка: В рамках программ модернизации, импортозамещения и регламентного обслуживания тяжелого станочного парка, конвейерных линий и кранового оборудования, специалисты Corteh осуществляют точный инженерный подбор сертифицированных функциональных аналогов TSUBAKI KABELSCHLEPP® с полным сохранением монтажных габаритов и динамических характеристик.

Специфика интеграции решений Tsubaki Kabelschlepp® на производстве

Кабелеукладчики и системы защиты направляющих Kabelschlepp спроектированы для эксплуатации в экстремальных промышленных условиях, где стандартные компоненты деформируются от механических воздействий, критических температур и агрессивных сред:

Тяжелое и прецизионное станкостроение: защита прецизионных ШВП и направляющих с помощью телескопических стальных кожухов, подвод СОЖ и кабелей питания в зону обработки.
Металлургия, литейные и кузнечно-прессовые цеха: применение цельностальных жаропрочных энергоцепей для перемещения кабельных пакетов в условиях падающей окалины и прямого теплового излучения.
Магистральный конвейерный транспорт и краны: организация длинноходовых трасс (более 100 метров) на портальных кранах, судовых погрузчиках и тяжелых транспортерах перемещения грузов, кокса и стружки.

Использование стальных и гибридных модификаций Kabelschlepp позволяет удерживать экстремально высокие дополнительные нагрузки (вес кабелей и РВД) при критической длине неподдерживаемого пролета цепи.

Подбор по вашим параметрам и ТЗ

Пришлите размеры, чертеж или артикул.
Рассчитаем стоимость и подготовим техническое решение.

Связь с инженером:

+7 (4822) 71-05-86

Кабеленесущие цепи кабель-каналы Tsubaki Kabelschlepp стальные и пластиковые

Секционные энергоцепи и кабели

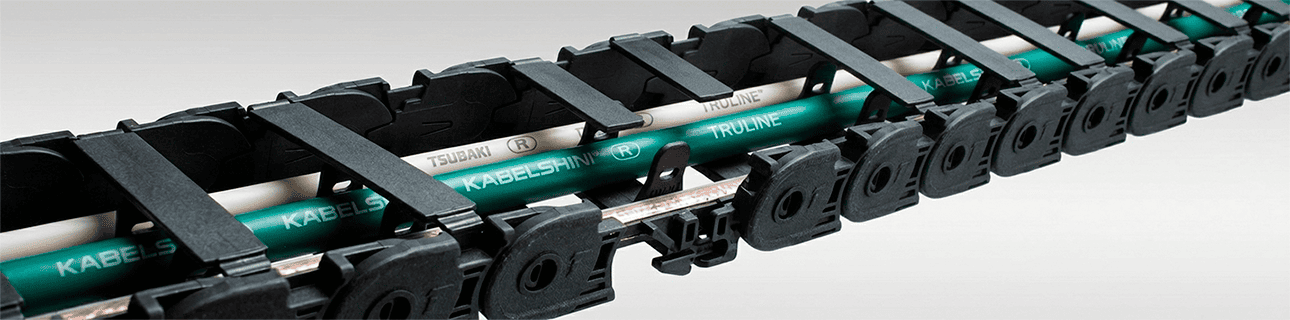

Ассортимент кабеленесущих систем Tsubaki Kabelschlepp® включает полимерные (пластиковые), гибридные и цельностальные конструкции. Модульная архитектура звеньев обеспечивает надежную траекторию движения кабелей управления, силовых линий и рукавов высокого давления (РВД) в продольных, поперечных и пространственных 3D-осях перемещения.

Классификация цепей по условиям эксплуатации:

Конструктивные линейки бренда разделены по типам материалов для точного соответствия эксплуатационным нагрузкам:

Цельностальные цепи (Heavy Duty): серии из оцинкованной и нержавеющей стали. Применяются на крупных литейных, прокатных, нефтегазовых комплексах и в условиях сверхвысоких механических и температурных нагрузок;

Гибридные энергоцепи: комбинация прочных стальных боковин и алюминиевых или полимерных перемычек-разделителей для оптимизации веса и сохранения высокой жесткости;

Полимерные цепи (Solid, Mono, Uniflex): легкие, коррозионностойкие решения для общего машиностроения, пищевых производств и высокодинамичных ЧПУ станков.

Системы быстрого укладывания (EasyTrax): кабель-каналы со специальной гибкой конструкцией ламелей, позволяющей осуществлять монтаж кабельного пакета без демонтажа концевых соединителей цепи.

Промышленное применение компонентов Tsubaki Kabelschlepp®

За счет высокой конструктивной прочности, решения Kabelschlepp интегрируются в ответственные узлы оборудования:

Тяжелые токарно-карусельные и продольно-фрезерные станки

Портальные металлообрабатывающие ОЦ с ЧПУ

Литейные краны и автоматизированные перегружатели

Доменное и коксохимическое оборудование

Магистральные цепные и ленточные транспортеры

Конвейеры удаления металлической стружки и шлама

Буровые вышки и морские добывающие платформы

Автоматизированные складские штабелеры (WMS)

Инженерный подбор: при проектировании и замене тяжелых серий кабельных цепей критически важно рассчитывать деформационную стойкость боковых звеньев, а также подбирать внутреннее секционирование (вертикальные и horizontal полки) во избежание перекручивания РВД и силовых кабелей внутри канала.

Защиты направляющих и телескопические кожухи

Вторым ключевым направлением Tsubaki Kabelschlepp® является комплексная защита подвижных осей, линейных направляющих и прецизионных узлов станков от стружки, окалины, пыли и СОЖ. Установка защитных систем Kabelschlepp и их функциональных аналогов гарантирует предотвращение абразивного износа станочной геометрии.

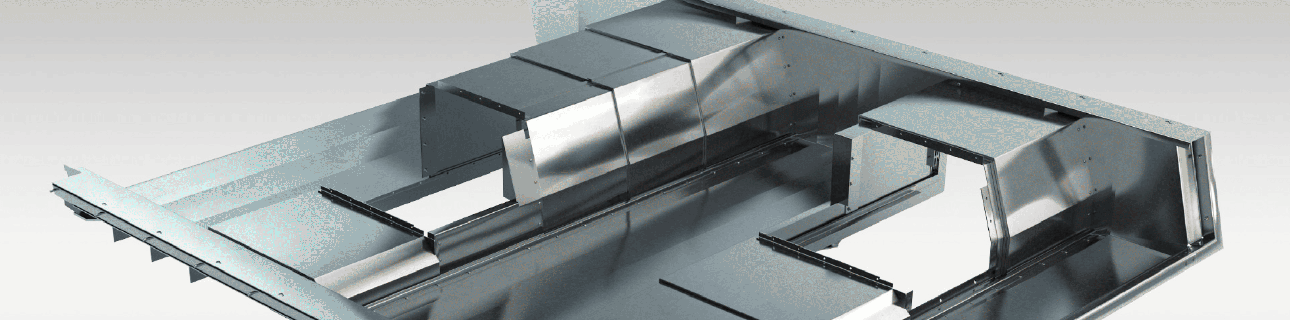

Телескопические защитные кожухи и скребки Tsubaki Kabelschlepp

Продуктовая группа	Назначение, конструктивные особенности и защита станков
Телескопические кожухи	Стальные сегментные короба для абсолютной защиты осей металлообрабатывающих станков от тяжелой горячей стружки, ударов деталей и залива СОЖ.
Фартучные и рулонные защиты	Гибкие алюминиевые или текстолитовые маты и рулоны для работы в условиях ограниченного пространства над станиной станка.
Гофрированные кожухи (Сильфоны)	Эластичные термостойкие защитные элементы со специальным полиуретановым или ПВХ покрытием для шлифовальных, лазерных и гидроабразивных станков.
Грязесъёмники / скребки (Wipers)	Специализированные полиуретановые и технические резиновые профили с пружинными стальными полосами для непрерывной очистки направляющих от мелкой стружки.
Кабельные сборки TOTALTRAX	Готовые модульные кабельные системы «под ключ» — укомплектованная энергоцепь с проложенными кабелями, шлангами и установленными разъемами.

Технологические преимущества инжиниринга Tsubaki Kabelschlepp®

Продукция немецкого концерна и сертифицированные аналоги, представленные на рынке, отвечают жестким отраслевым директивам:

Пространственная жесткость звеньев: Стальные боковины цепей проходят многоступенчатую закалку, обеспечивая идеальную соосность траектории хода при высоких ускорениях.

Высокая грузоподъемность: Возможность формирования кабельных пакетов сверхтяжелого веса (до 100+ кг на погонный метр) для гидрошлангов большого диаметра.

Защита от температурной деформации: Конструкционные материалы стабильно работают в диапазоне от −40 °C (на открытых портальных кранах северных портов) до +600 °C (в зонах прямого термического воздействия металлургических производств).

Ремонтопригодность станочной защиты: Конструкция телескопических кожухов Kabelschlepp позволяет производить поблочную замену изношенных демпферов, ходовых роликов и грязесъемных скребков.

Инженерная проработка каждого динамического узла на базе компонентов Tsubaki Kabelschlepp® позволяет существенно снизить общую стоимость владения промышленным оборудованием (TCO) за счет минимизации внеплановых остановок оборудования.

Установка оригинальных кабель-каналов и систем защиты Kabelschlepp, а также их альтернативных вариантов — это технологический стандарт для предприятий с непрерывным циклом производства. В условиях тяжелого машиностроения, конвейерной транспортировки материалов, удаления отходов производства и стружки, надежность кабельного моста и герметичность телескопических защит станины напрямую формируют коэффициент технической готовности (КТГ) всей производственной линии, исключая дорогостоящие аварийные простои.

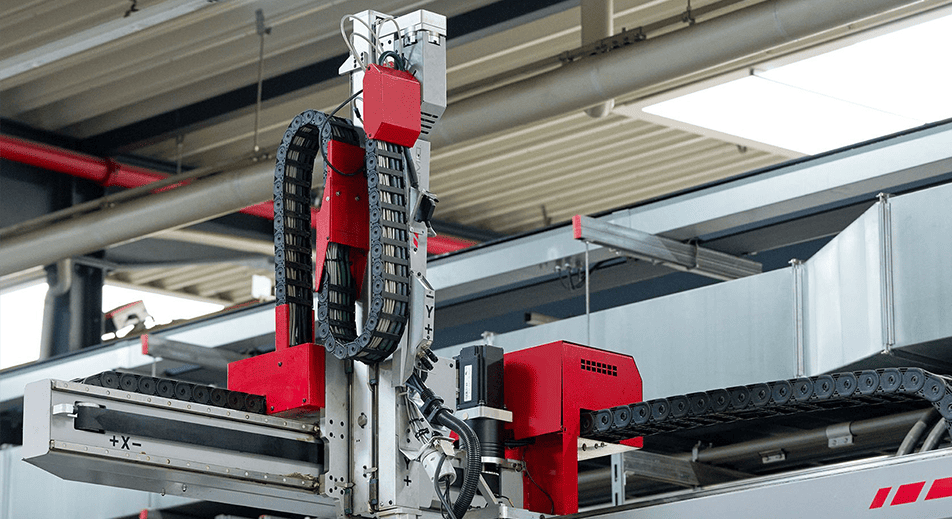

Кабелеукладчики стальные цепи и защита станков Tsubaki Kabelschlepp

Часто задаваемые вопросы по кабеленесущим системам

■ В чем преимущество стальных и гибридных энергоцепей перед полимерными? ▼

Стальные и гибридные цепи (с алюминиевыми перемычками) обладают предельной несущей способностью. Они незаменимы, когда вес кабельного пакета или РВД превышает десятки килограмм на метр, а также при экстремальной длине свободного (неподдерживаемого) пролета без провисания. Кроме того, сталь устойчива к падающей горячей окалине и температурам до +600 °C в литейных цехах, где пластик мгновенно разрушается.

■ Как оценивается геометрическая взаимозаменяемость при подборе аналогов? ▼

Возможность бесшовной замены зависит от точного совпадения ключевых параметров. В процессе технического анализа сопоставляются внешний и внутренний шаг звена, высота и ширина кабельного канала, а также радиус изгиба ($R$). Для корректной интеграции альтернативной цепи в существующее оборудование также требуется подбор концевых соединителей (кронштейнов) с идентичной или адаптируемой картой сверления.

■ Как защитить кабели внутри цепи в зоне обильного выделения стружки и СОЖ? ▼

Для таких условий применяются полностью закрытые модификации цепей — кабелепроводы (серии ламельного типа или со сплошными пластиковыми/стальными крышками). Они изолируют внутреннее пространство от прямого попадания мелкодисперсной металлической стружки, шлама и брызг смазочно-охлаждающих жидкостей, предотвращая абразивный износ и перетирание оболочек кабелей.

■ Что входит в концепцию предсобранных систем типа TOTALTRAX? ▼

Системы класса TOTALTRAX представляют собой готовые к установке жгут-модули. Комплексное решение включает в себя рассчитанную под динамические нагрузки кабельную цепь, внутри которой уже разведены кабели повышенной гибкости и рукава высокого давления (РВД) с установленными соединительными разъемами (фитингами) и элементами фиксации. Это позволяет существенно сократить время проведения монтажных работ на производстве.

Часто задаваемые вопросы по защите направляющих станков

■ Поставляются ли скребки (грязесъемники) отдельно для восстановления старых кожухов? ▼

Да, для обслуживания систем защиты станочного оборудования широко практикуется поставка технических профильных скребков (Wipers) метражом или в виде готовых комплектов. Доступность износостойких полиуретановых и резиновых профилей (со стальными фиксирующими полосами или без них) позволяет своевременно восстанавливать герметичность секций без необходимости полной замены стальных коробов.

■ Из каких материалов изготавливаются гофрированные сильфоны и где они применимы? ▼

Гофрированные сильфоны производятся на базе технических тканей (полиэфир, стекловолокно, кевлар) со специализированными покрытиями из полиуретана, ПВХ или силикона. Они оптимальны для защиты узлов, где нет массивной раскаленной стружки, но критически важна полная герметичность: на лазерных станках (защита оптического пути), шлифовальном оборудовании (изоляция от мелкоабразивной пыли) и гидроабразивных комплексах.

■ Какие параметры необходимы для инженерного анализа и расчета телескопического кожуха? ▼

Для базового проектирования или поиска функционального аналога требуются ключевые геометрические параметры станины: максимальная длина в раскрытом состоянии ($L_{max}$), минимальная длина в сжатом виде ($L_{min}$), общая ширина и высота профиля направляющих, а также рабочая скорость перемещения суппорта (для оценки необходимости интеграции демпфирующих элементов или роликовых опор).

Поставки систем и комплектующих Tsubaki Kabelschlepp® в Россию, Беларусь и Казахстан

Оригинальные кабеленесущие системы и компоненты защит станков немецкого производителя широко представлены на крупных машиностроительных, металлургических и добывающих предприятиях ЕАЭС. При плановом обслуживании оборудования, модернизации производственных мощностей или проектировании новых линий специалисты опираются на регламенты и технические стандарты данных узлов.

Для обеспечения непрерывности технологических процессов на рынке промышленной комплектации доступна интеграция функционально идентичных кабельных цепей и элементов защиты от альтернативных изготовителей. Подбор возможных вариантов замен осуществляется на основе сопоставления исходных каталожных параметров, габаритных чертежей станин и расчетов изгибающей динамики, что позволяет поддерживать требуемый коэффициент технической готовности (КТГ) станочных и конвейерных комплексов.
