Энергоцепи EasyClip mini (внутренняя высота 10-21 мм)

Компактный размер | Простота монтажа/демонтажа

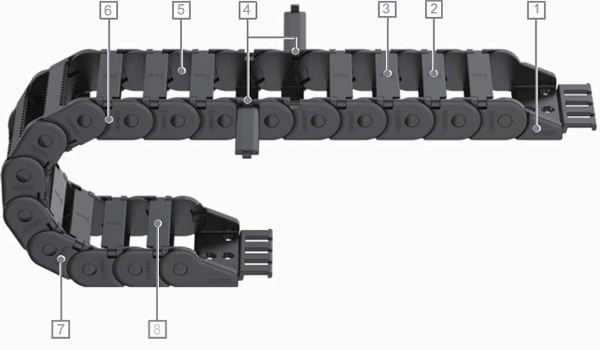

Дополнительный соединитель для снятия напряжения.
Закругленные и гладкие поперечные перемычки обеспечивают бережное ведение кабелей.
Стандартное исполнение: поперечные перемычки открываются по внешнему радиусу.
Перемычки открываются с обеих сторон, угол раскрытия >180°.
Гладкая внутренняя поверхность минимизирует износ и снижает трение кабелей.
Двойные ограничительные блоки обеспечивают высокую несущую способность.
Малый шаг звена – сниженные вибрация и уровень шума.
Опционально: поперечные перемычки могут открываться по внутреннему радиусу.

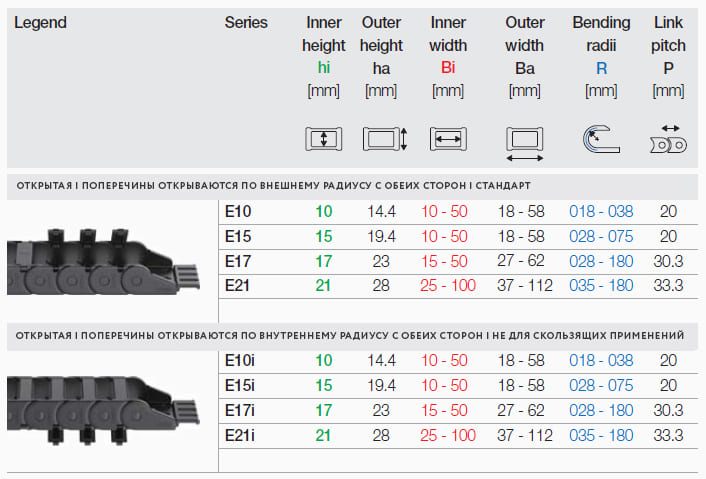

Кабельная цепь EasyClip mini E10

Открытие по внешнему радиусу

Шаг P: 20 мм

Внутренняя высота Hi: 10 мм

Внутренняя ширина Bi: 10-50 мм

Радиус изгиба R: 018-038 мм

Кабельная цепь EasyClip mini E10i

Открытие по внутреннему радиусу

Шаг P: 20 мм

Внутренняя высота Hi: 10 мм

Внутренняя ширина Bi: 10-50 мм

Радиус изгиба R: 018-038 мм

Кабельная цепь EasyClip mini E15

Открытие по внешнему радиусу

Шаг P: 20 мм

Внутренняя высота Hi: 15 мм

Внутренняя ширина Bi: 10-50 мм

Радиус изгиба R: 028 - 075 мм

Кабельная цепь EasyClip mini E15i

Открытие по внутреннему радиусу

Шаг P: 20 мм

Внутренняя высота Hi: 15 мм

Внутренняя ширина Bi: 10-50 мм

Радиус изгиба R: 028 - 075 мм

Кабельная цепь EasyClip mini E17

Открытие по внешнему радиусу

Шаг P: 30.3 мм

Внутренняя высота Hi: 17 мм

Внутренняя ширина Bi: 15-50 мм

Радиус изгиба R: 028 - 180 мм

Кабельная цепь EasyClip mini E17i

Открытие по внутреннему радиусу

Шаг P: 30.3 мм

Внутренняя высота Hi: 17 мм

Внутренняя ширина Bi: 15-50 мм

Радиус изгиба R: 028 - 180 мм

Кабельная цепь EasyClip mini E21

Открытие по внешнему радиусу

Шаг P: 33.3 мм

Внутренняя высота Hi: 21 мм

Внутренняя ширина Bi: 25-100 мм

Радиус изгиба R: 025 - 100 мм

Кабельная цепь EasyClip mini E21i

Открытие по внутреннему радиусу

Шаг P: 33.3 мм

Внутренняя высота Hi: 21 мм

Внутренняя ширина Bi: 25-100 мм

Радиус изгиба R: 025 - 100 мм

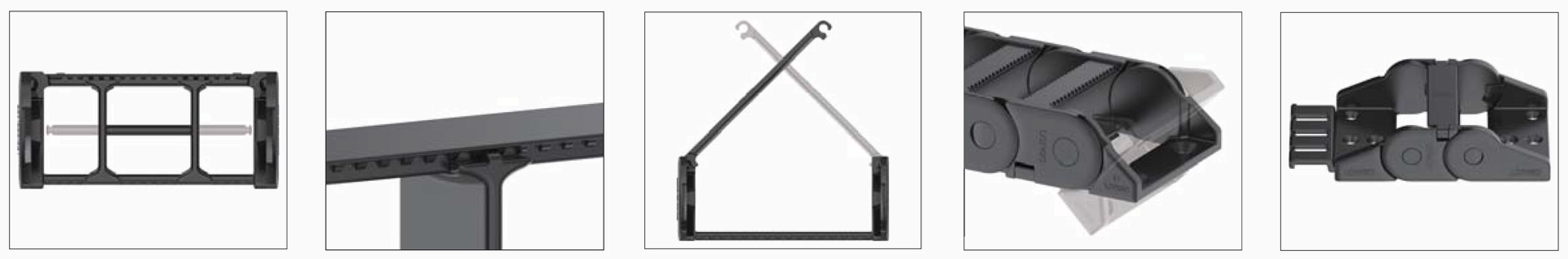

энергоцепи EasyClip mini общая информация

Различные перегородки позволяют гибко разделять внутреннее пространство.
На поперечинах предусмотрены специальные направляющие для кабельных стяжек.
Поперечины легко открываются для удобной укладки кабелей.
Фиксирующие защелки обеспечивают надежное соединение, подходят для различных условий эксплуатации.
Крепежные кронштейны доступны с/без кабельных стяжек, подходят для различных вариантов монтажа энергоцепей.

Особенности энергоцепей EasyClip mini

Буксируемые кабельные цепи серии EasyClip mini предназначены для применения в условиях небольших нагрузок или ограниченного монтажного пространства. Короткий шаг звеньев, плавный ход и сниженный уровень шума. Благодаря открывающимся защёлкивающимся поперечинам, кабели и шланги можно быстро и удобно укладывать.

Преимущества:

Поперечины открываются с обеих сторон по внешнему или внутреннему радиусу
Короткий шаг звеньев, сниженная вибрация и низкий уровень шума
Двойные ограничители, увеличенный срок службы даже в высокодинамичных применениях
Возможность установки перегородок
Прочные крепёжные элементы с кабельными зажимами или без них

Основные области применения энергоцепей EasyClip mini:
