Кабельная цепь EasyClip mini E15i

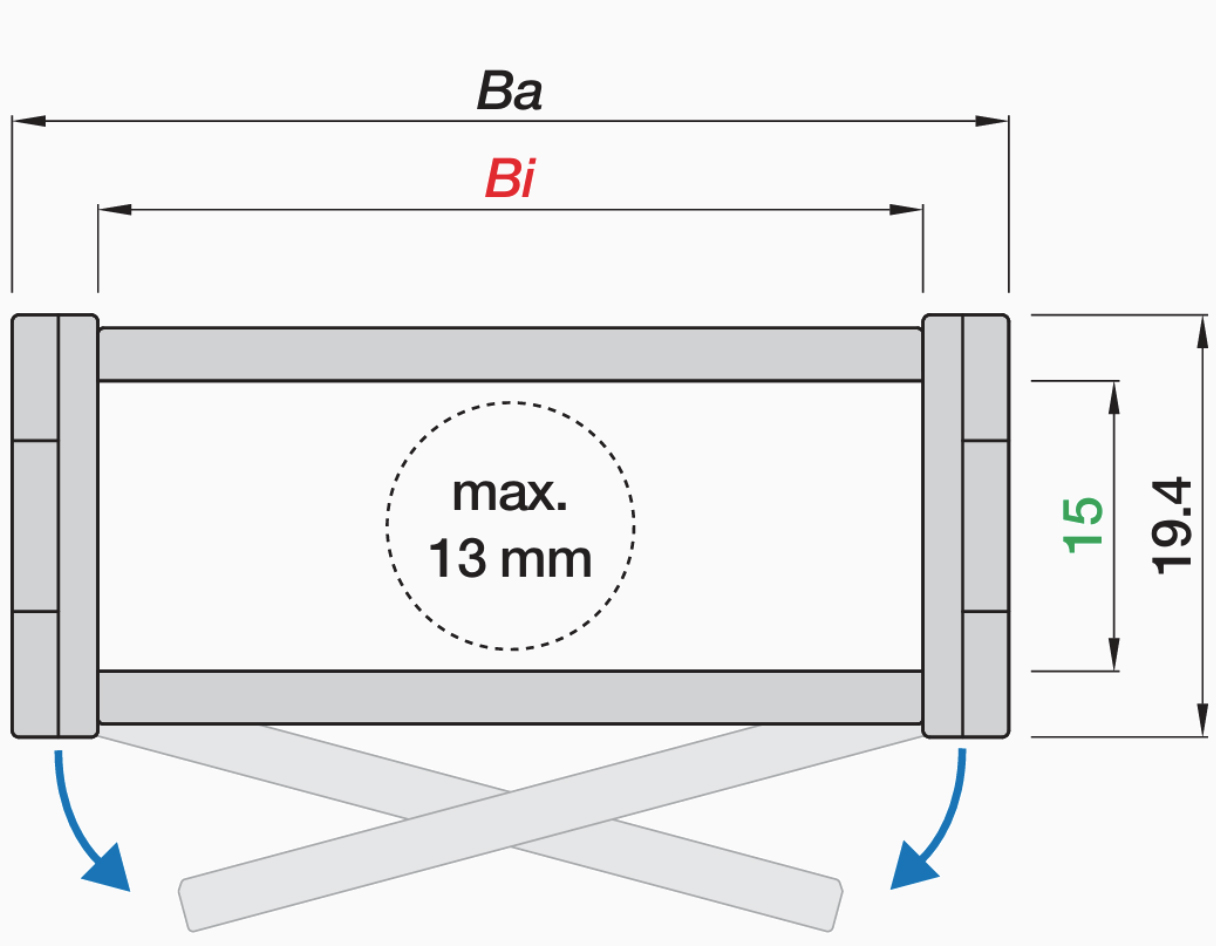

| Код кабельной цепи | Bi, мм | Ba, мм | R, мм | Вес, кг/м |
| E15i.10.R* | 10 | 18 | 028|038|048|075 | ≈0.21 |
| E15i.16.R | 16 | 24 | 028|038|048|075 | ≈0.22 |
| E15i.20.R | 20 | 28 | 028|038|048|075 | ≈0.23 |
| E15i.30.R | 30 | 38 | 028|038|048|075 | ≈0.26 |
| E15i.40.R | 40 | 48 | 028|038|048|075 | ≈0.28 |
| E15i.50.R | 50 | 58 | 028|038|048|075 | ≈0.31 |
| Bi [mm] | Соединитель с фиксирующим зажимом | Соединитель c поворотной конструкцией | A [mm] | Число зубьев nz [1] | ||
| С кабельной перегородкой | Без кабельной перегородки | С кабельной перегородкой | Без кабельной перегородки | |||
| 10 | E100.10.12.Z* | E100.10.12* | E100.10.34.Z* | E100.10.34* | - | 1 |
| 16 | E100.16.12.Z | E100.16.12 | E100.16.34.Z | E100.16.34 | - | 2 |
| 20 | E100.20.12.Z | E100.20.12 | E100.20.34.Z | E100.40.34 | - | 2 |
| 30 | E100.30.12.Z | E100.30.12 | E100.30.34.Z | E100.30.34 | 22 | 3 |
| 40 | E100.40.12.Z | E100.40.12 | E100.40.34.Z | E100.30.34 | 32 | 4 |
| 50 | E100.50.12.Z | E100.50.12 | E100.50.34.Z | E100.50.34 | 42 | 5 |
*Доступно по запросу, пожалуйста, уточняйте сроки поставки у наших специалистов.
- Рекомендуется для вертикального подвешивания и стоячих установок.
- Возможность крепления с двух сторон — снизу и сверху.
- Опционально возможна интеграция C-образного профиля для установки кабельных зажимов или монтажных панелей.

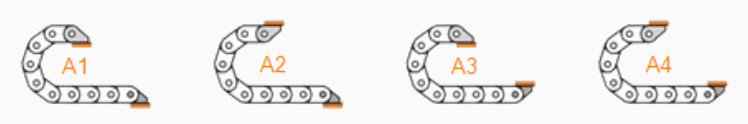

Стандартный вариант крепления: A1.
Для завершения кода соединения необходимо добавить обозначение типа установки (A1–A4) в конец кода.

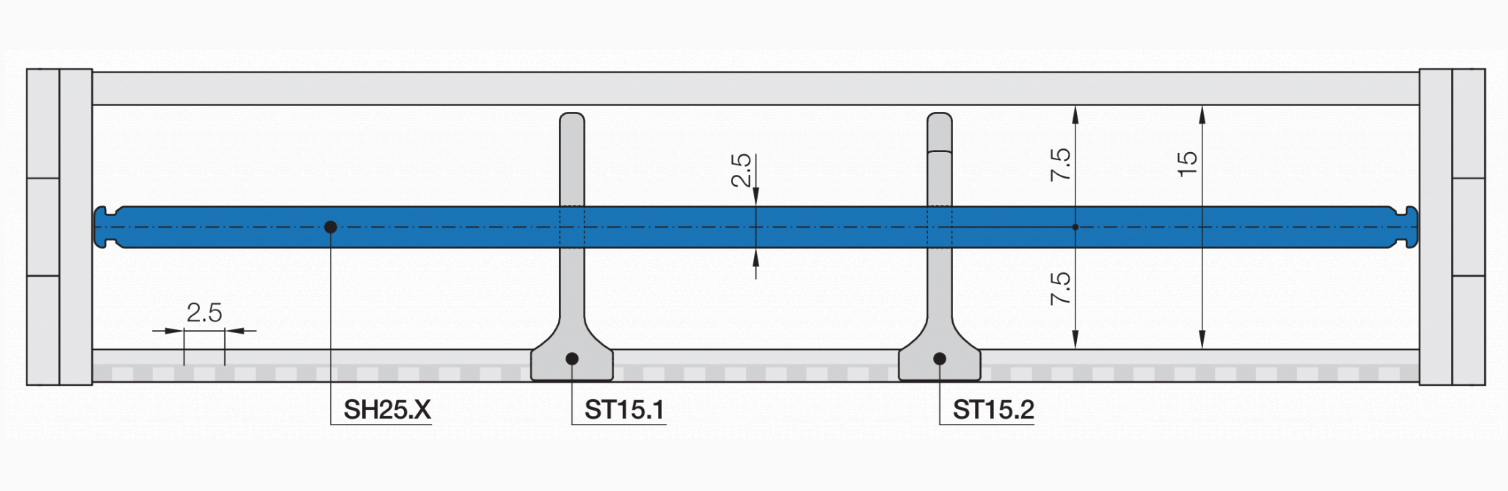

Стандартная конфигцурация: одна группа перегородок устанавливается на каждые 2 звена энергоцепи.
Вертикальные перегородки монтируются вплотную к внутренней стороне боковой стенки, без зазора.

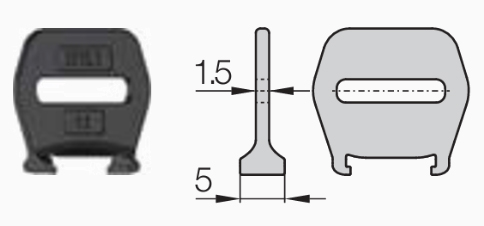

Подвижные вертикальные перегородки ST15.1
- Подходят практически для всех видов применения
- Легко устанавливаются и демонтируются
- Гибко регулируются по положению
- Широкое основание — надёжная фиксация на поперечной планке
- С выступами, предотвращающими поперечное смещение горизонтальных перегородок

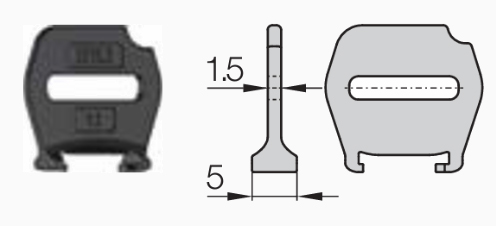

Фиксируемые вертикальные перегородки ST15.2
- Используются при боковом монтаже или при очень высоких нагрузках
- Не перемещаются после установки
- Возможна регулировка положения с шагом 2,5 мм
- Широкое основание — надёжная фиксация на поперечной планке
- С выступами, предотвращающими поперечное смещение горизонтальных перегородок

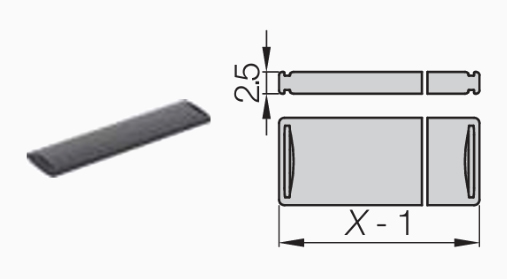

Горизонтальные перегородки SH25.X
- Горизонтальное разделение по всей ширине

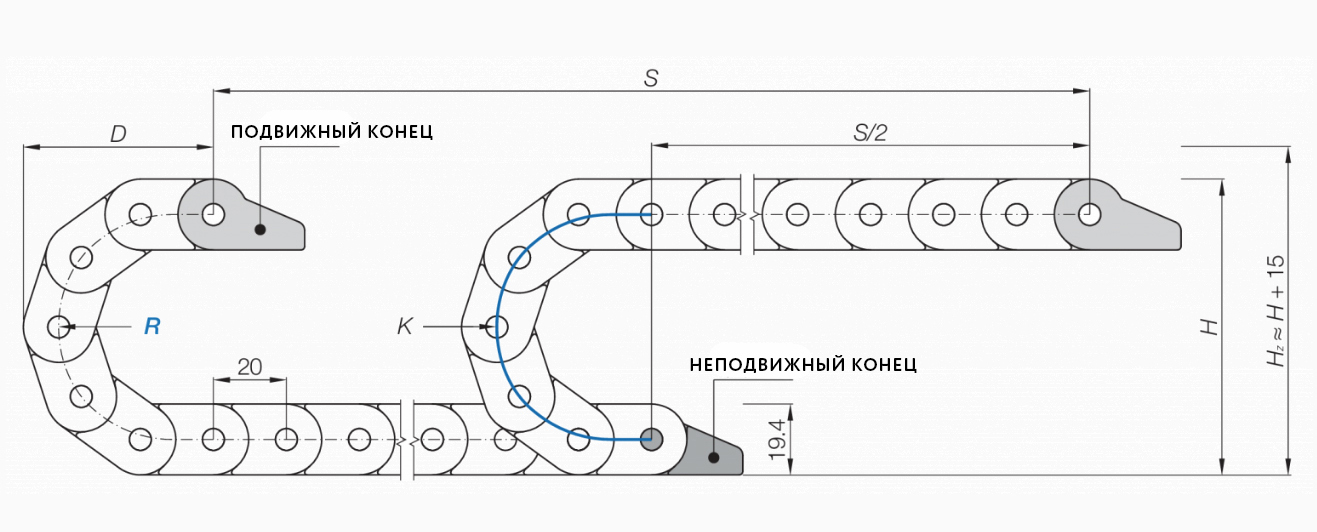

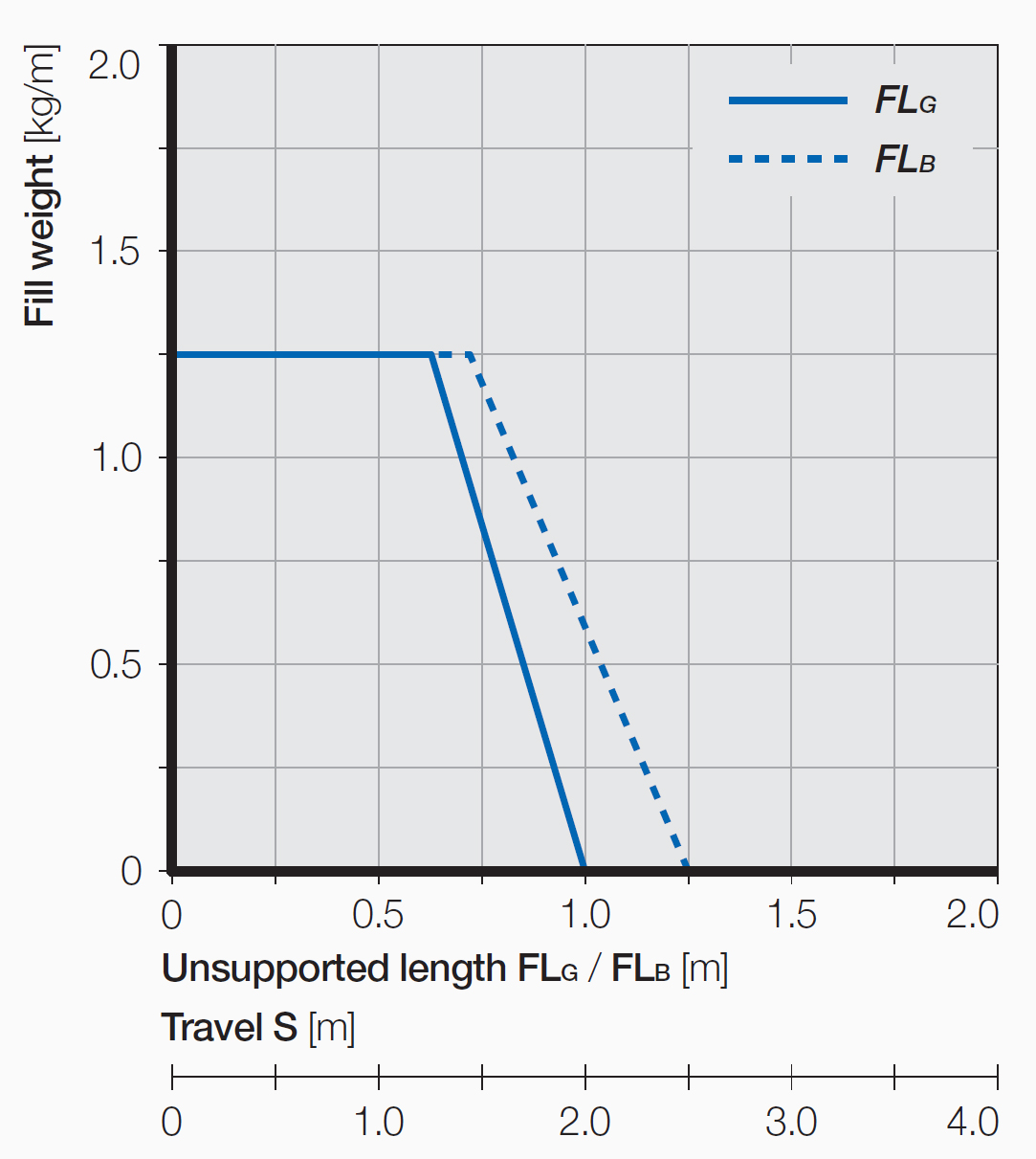

| R [mm] | H [mm] | Hz [mm] | D [mm] | K [mm] |
| 028 | 75 | 90 | 68 | 130 |
| 038 | 95 | 110 | 78 | 160 |
| 048 | 115 | 130 | 88 | 195 |
| 075 | 170 | 185 | 115 | 280 |
- LK — требуемая длина кабельной цепи,
- S — ход (длина перемещения),
- K — добавочная длина (запас на изгиб, монтаж и пр.; обычно зависит от типа цепи и способа установки).
Формула применяется для расчёта общей длины цепи при стандартной установке с центральной подачей.

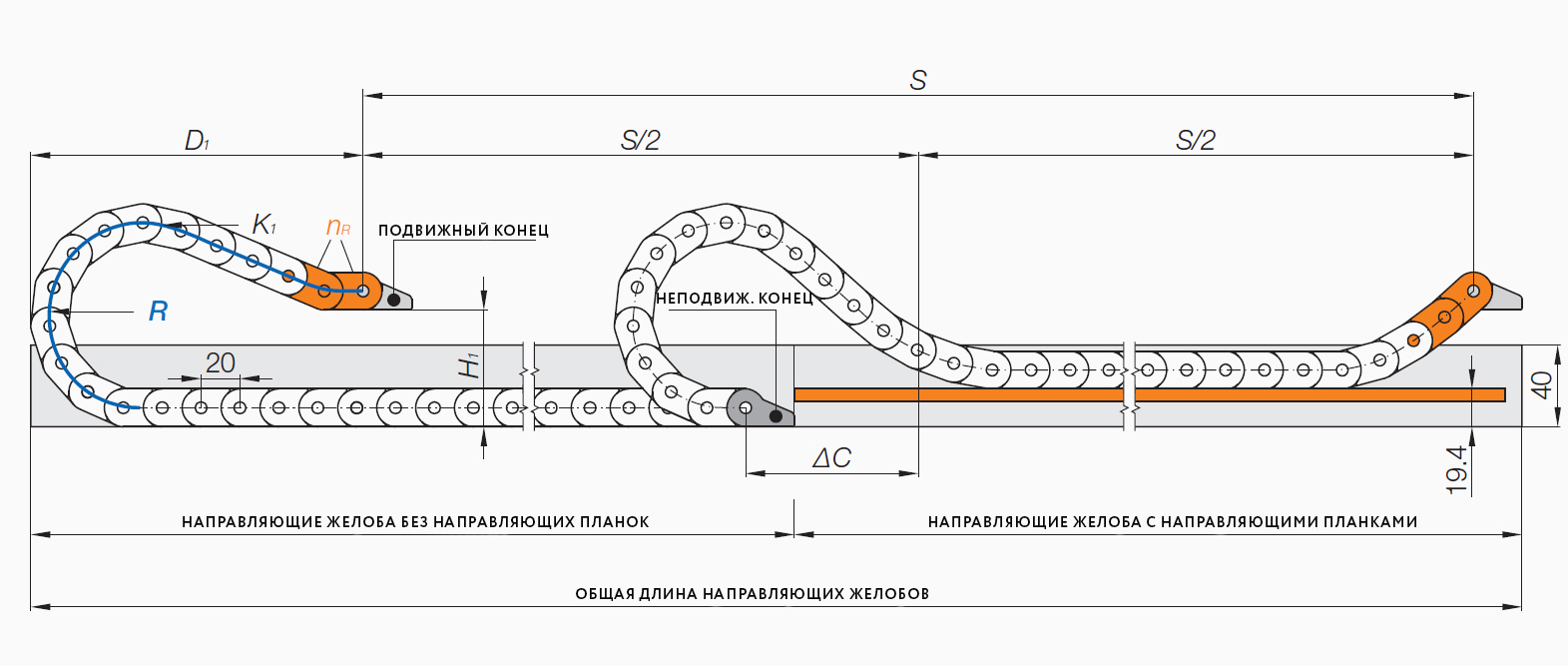

| R [mm] | H1 [mm] | D1 [mm] | K1 [mm] | △C [mm] | nR[1] |
| 028 | 56 | 68 | 130 | ||
| 038 | 60 | 125 | 200 | 55 | 2 |
| 048 | 60 | 175 | 280 | 95 | 2 |
| 075 | 60 | 255 | 440 | 150 | 4 |
- S — общий ход (рабочее перемещение)
- K1 — запас на изгиб или длина фиксированной кривой (радиуса)
- LK — общая требуемая длина кабельной цепи
Этот расчёт применяется в скользящих (длинноходовых) установках, когда одна половина цепи движется по другой.
