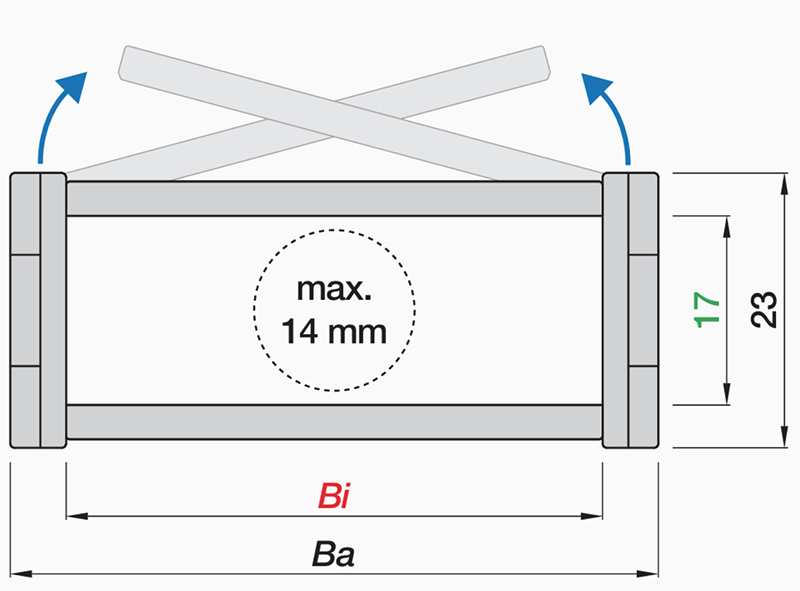

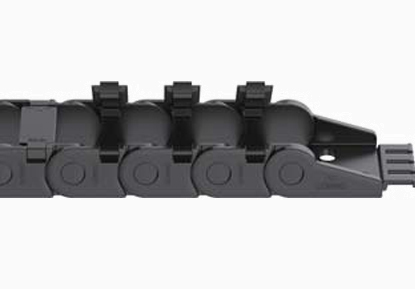

Кабельная цепь EasyClip mini E17
| Код кабельной цепи | Bi, мм | Ba, мм | R, мм | Вес, кг/м |
| E17.015.R* | 15 | 27 | 028|038|048|060|075|100|125|150|180 | ≈0.36 |
| E17.025.R | 25 | 37 | 028|038|048|060|075|100|125|150|180 | ≈0.39 |
| E17.038.R | 38 | 50 | 028|038|048|060|075|100|125|150|180 | ≈0.43 |
| E17.050.R | 50 | 62 | 028|038|048|060|075|100|125|150|180 | ≈0.46 |

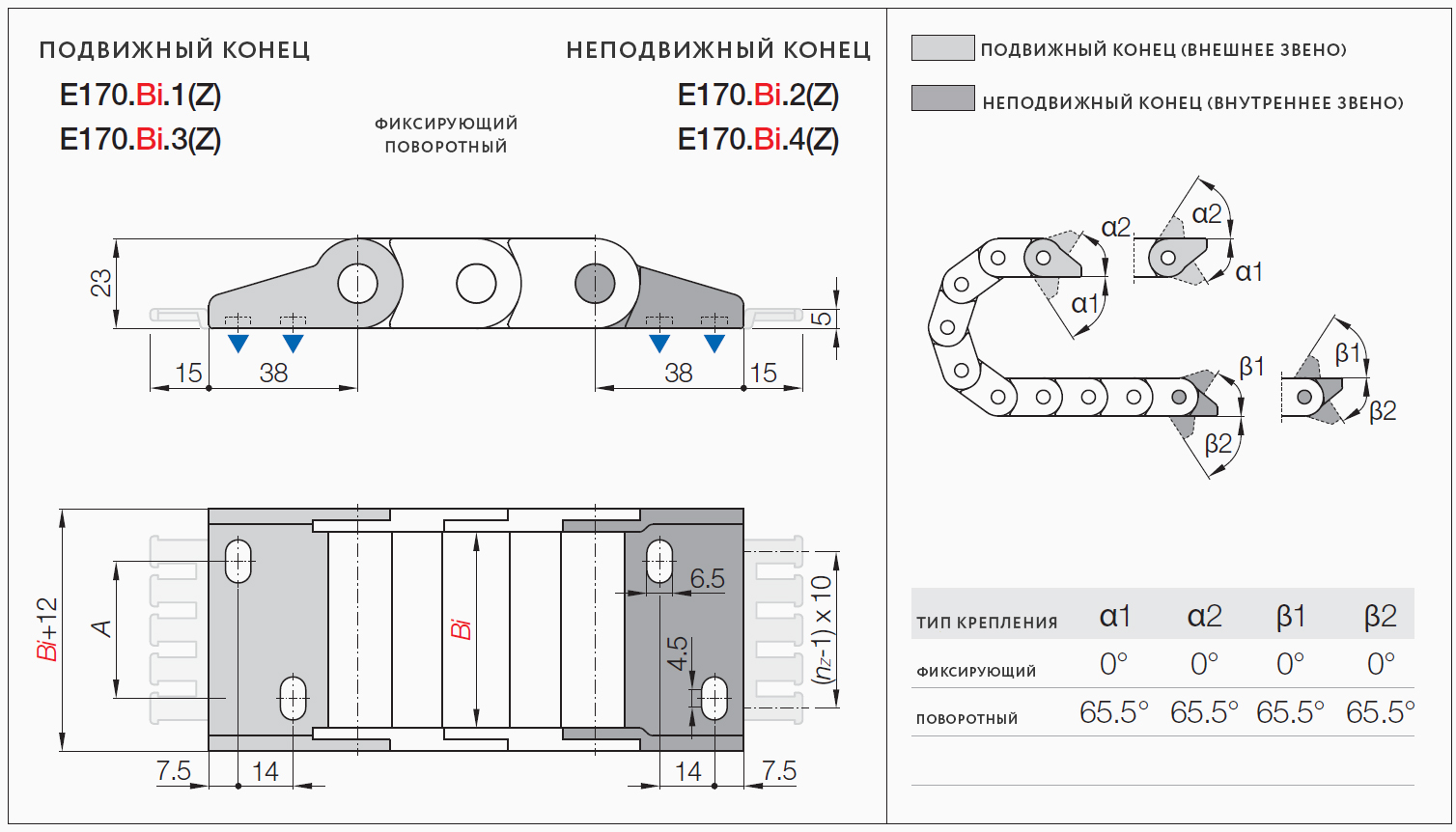

| Bi [mm] | Соединитель с фиксирующим зажимом | Соединитель с поворотной конструкцией | A [mm] | Число зубьев nz [1] | ||
| С кабельной перегородкой | Без кабельной перегородки | С кабельной перегородкой | Без кабельной перегородки | |||
| 15 | E170.015.12.Z* | E170.015.12* | E170.015.34.Z* | E170.015.34* | – | 2 |
| 25 | E170.025.12.Z | E170.025.12 | E170.025.34.Z | E170.025.34 | 10 | 3 |
| 38 | E170.038.12.Z | E170.038.12 | E170.038.34.Z | E170.038.34 | 23 | 4 |
| 50 | E170.050.12.Z | E170.050.12 | E170.050.34.Z | E170.050.34 | 35 | 5 |
*Доступно по запросу, пожалуйста, уточняйте сроки поставки у наших специалистов.
- Рекомендуется для вертикального подвешивания и стоячих установок.
- Возможность крепления с двух сторон — снизу и сверху.
- Опционально возможна интеграция C-образного профиля для установки кабельных зажимов или монтажных панелей.
Стандартный вариант крепления: A1.
Для завершения кода соединения необходимо добавить обозначение типа установки (A1–A4) в конец кода.

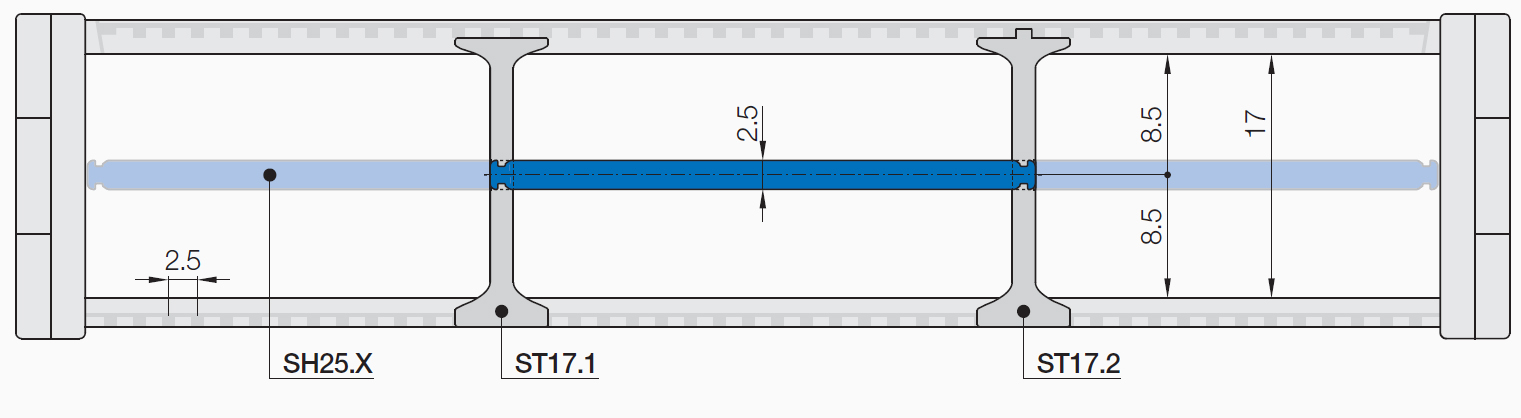

Стандартная конфигцурация: одна группа перегородок устанавливается на каждые 2 звена энергоцепи.
Вертикальные перегородки монтируются вплотную к внутренней стороне боковой стенки, без зазора.
Подвижные вертикальные перегородки ST15.1
- Подходят практически для всех видов применения
- Легко устанавливаются и демонтируются
- Гибко регулируются по положению
- Узкое основание — надёжная фиксация на поперечной планке
- С выступами, предотвращающими поперечное смещение горизонтальных перегородок

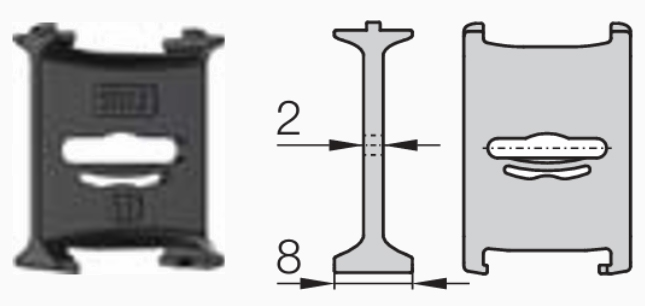

Фиксируемые вертикальные перегородки ST15.2
- Используются при боковом монтаже или при очень высоких нагрузках
- Не перемещаются после установки
- Возможна регулировка положения с шагом 2,5 мм
- Широкое основание — надёжная фиксация на поперечной планке
- С выступами, предотвращающими поперечное смещение горизонтальных перегородок

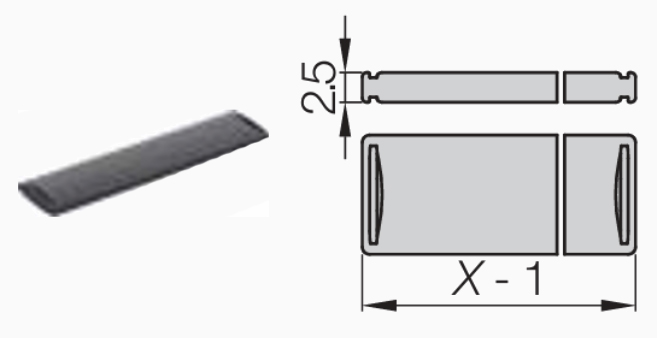

Горизонтальные перегородки SH25.X
- Горизонтальная перегородка — на всю или часть ширины
- Надежная фиксация концов внутри вертикальных перегородок

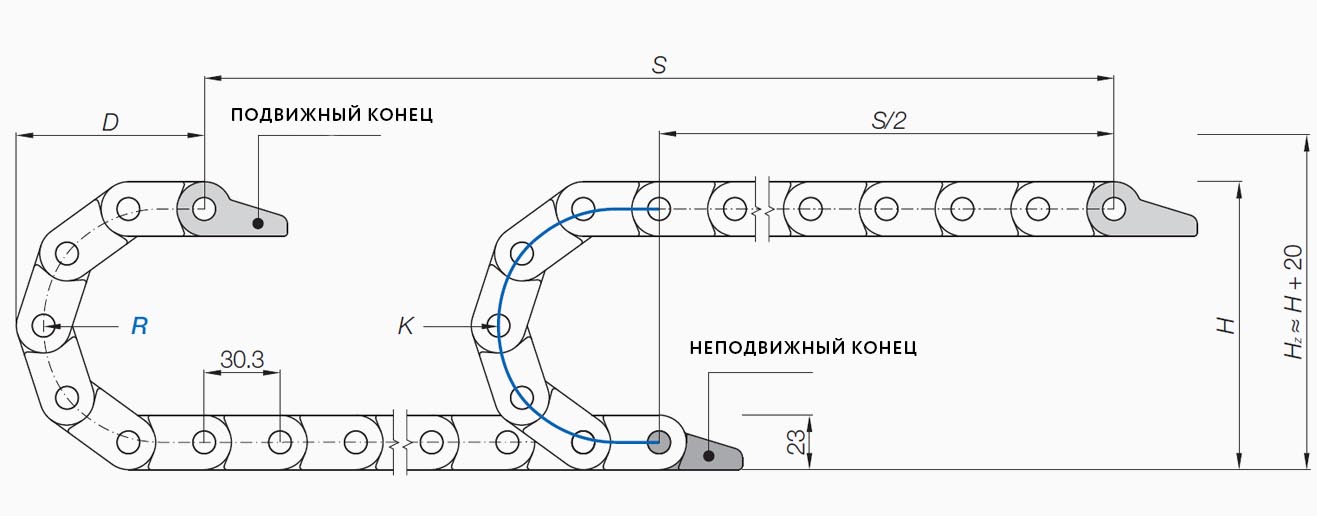

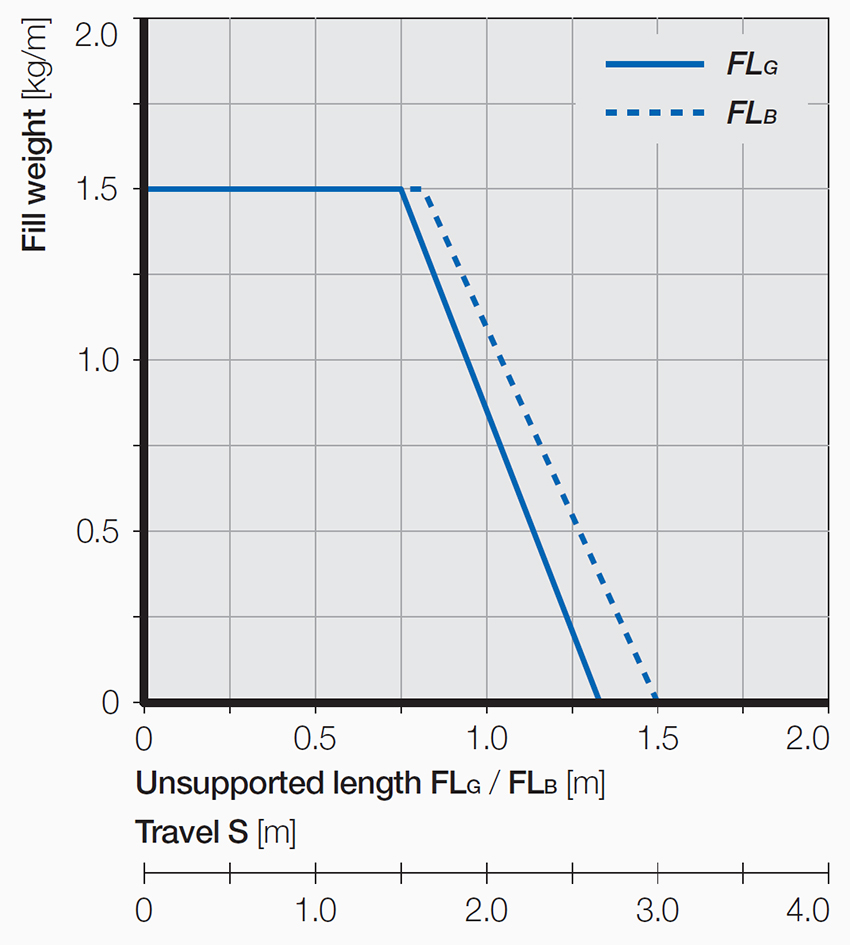

| R [mm] | H [mm] | Hz [mm] | D [mm] | K[mm] |
| 028 | 79 | 99 | 85 | 150 |
| 038 | 99 | 119 | 95 | 185 |
| 048 | 119 | 139 | 105 | 215 |
| 060 | 143 | 163 | 117 | 255 |
| 075 | 173 | 193 | 132 | 300 |
| 100 | 223 | 243 | 157 | 380 |
| 125 | 273 | 293 | 182 | 455 |
| 150 | 323 | 343 | 207 | 535 |
| 180 | 383 | 403 | 237 | 630 |
- LK — требуемая длина кабельной цепи,
- S — ход (длина перемещения),
- K — добавочная длина (запас на изгиб, монтаж и пр.; обычно зависит от типа цепи и способа установки).
Формула применяется для расчёта общей длины цепи при стандартной установке с центральной подачей.
| R [mm] | H1 [mm] | D1 [mm] | K1 [mm] | △C [mm] | nR[1] |
| 028 | 56 | 68 | 130 | ||
| 038 | 60 | 125 | 200 | 55 | 2 |
| 048 | 60 | 175 | 280 | 95 | 2 |
| 075 | 60 | 255 | 440 | 150 | 4 |
- S — общий ход (рабочее перемещение)
- K1 — запас на изгиб или длина фиксированной кривой (радиуса)
- LK — общая требуемая длина кабельной цепи
Этот расчёт применяется в скользящих (длинноходовых) установках, когда одна половина цепи движется по другой.
