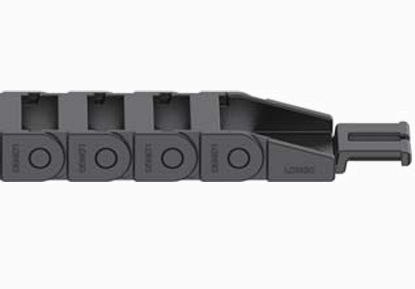

Кабельные цепи NanoFlue N07
Цельная буксирная цепь
Неразъемная конструкция

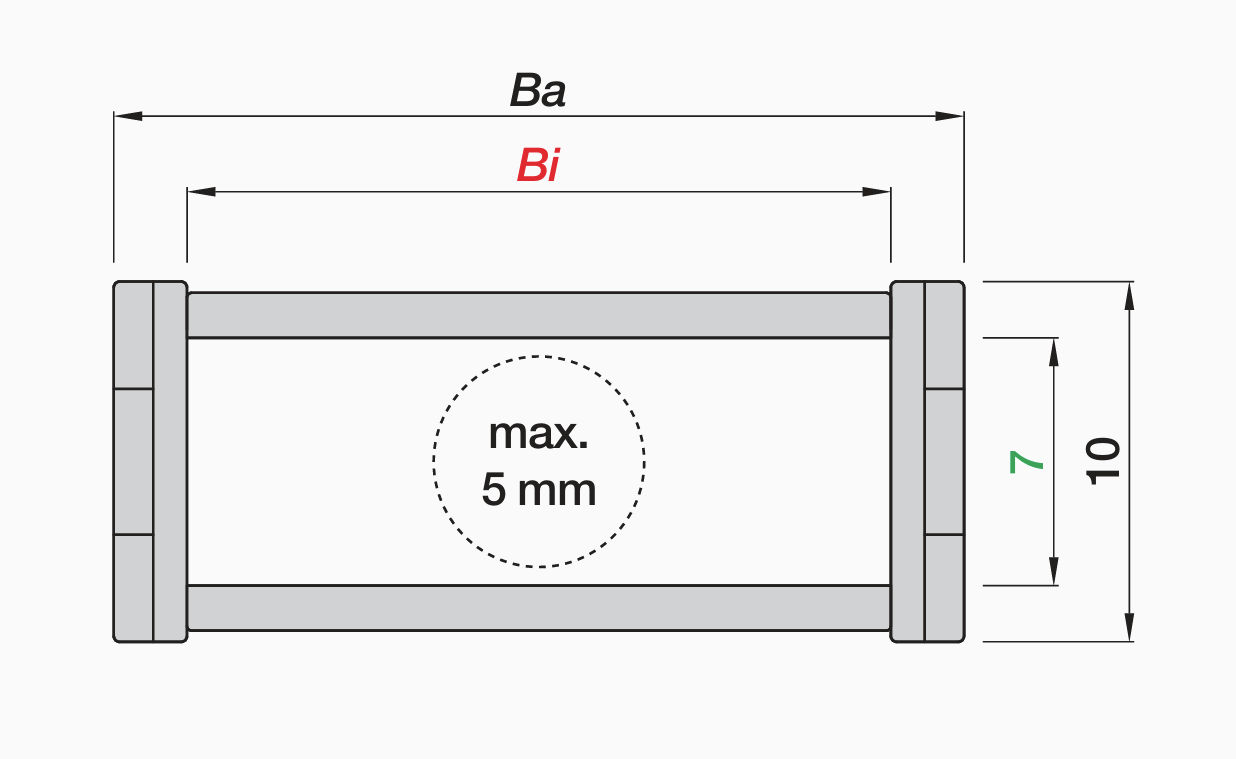

Шаг P: 13 мм
Внутренняя высота Hi: 7 мм
Внутренняя ширина Bi: 7–30 мм
Радиус изгиба R: 015–048 мм
Техническое описание продукта
Концевые соединители
Внутренние перегородки энергоцепи
Монтажные размер энергоцепи

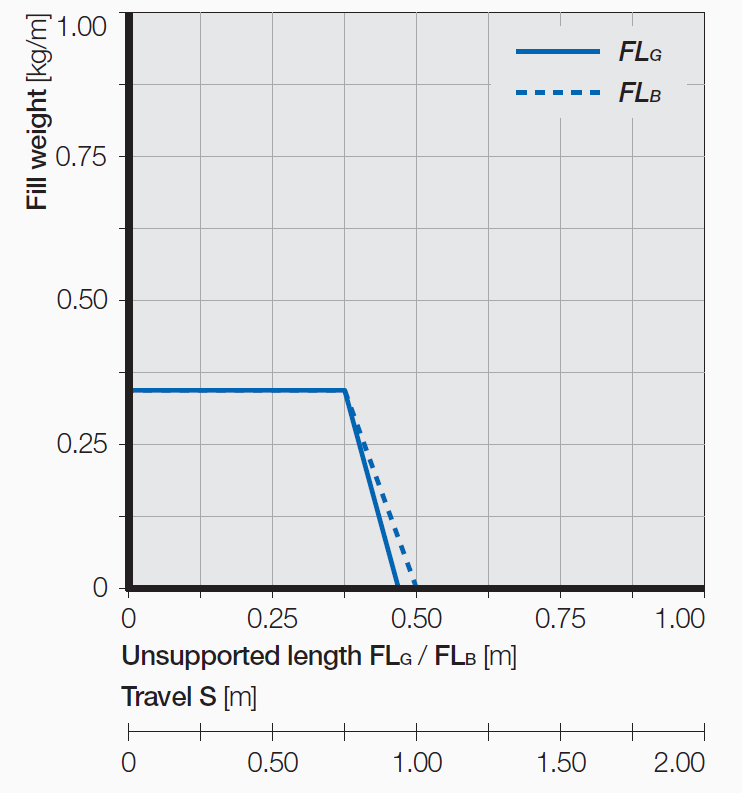

Дополнительная информация и диаграммы
| Код кабельной цепи | Bi, мм | Ba, мм | R, мм | Вес, кг/м |
| N07.07.R* | 7 | 12 | 015|018|028|038|048 | ≈0,07 |
| N07.10.R* | 10 | 15 | 015|018|028|038|048 | ≈0,08 |
| N07.16.R* | 16 | 21 | 015|018|028|038|048 | ≈0,09 |
| N07.20.R | 20 | 25 | 015|018|028|038|048 | ≈0,10 |
| N07.30.R | 30 | 35 | 015|018|028|038|048 | ≈0,11 |

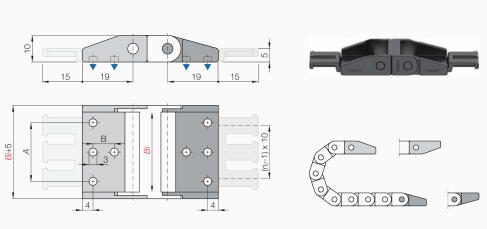

Крепёжные кронштейны
Тип исполнения: с фиксацией
| Bi, мм | Код соединителя ZB/с кабельной стяжкой | Код соединителя ZB/без пластины для кабельной стяжки | A, мм | B, мм | Количество зубцов nz [1] |
| 7 | N070.07.12.З* | N070.07.12* | - | 8 | 1 |
| 10 | N070.10.12.З* | N070.10.12* | - | 8 | 1 |
| 16 | N070.16.12.З* | N070.16.12* | - | 8 | 2 |
| 20 | N070.20.12.З | N070.20.12 | - | 8 | 2 |
| 30 | N070.30.12.З | N070.30.1 | 22 | - | 3 |
*Доступно по запросу, пожалуйста, уточняйте сроки поставки у наших специалистов.
- Рекомендуется для вертикального подвеса и стоячих установок.
- Возможность крепления в двух положениях: снизу и сверху.
- Опционально может быть оснащена C-образным профилем для установки кабельных зажимов или монтажных пластин для стяжек.
Стандартный вариант крепления: A1.
Для завершения кода соединения необходимо добавить обозначение типа установки (A1–A4) в конец кода.

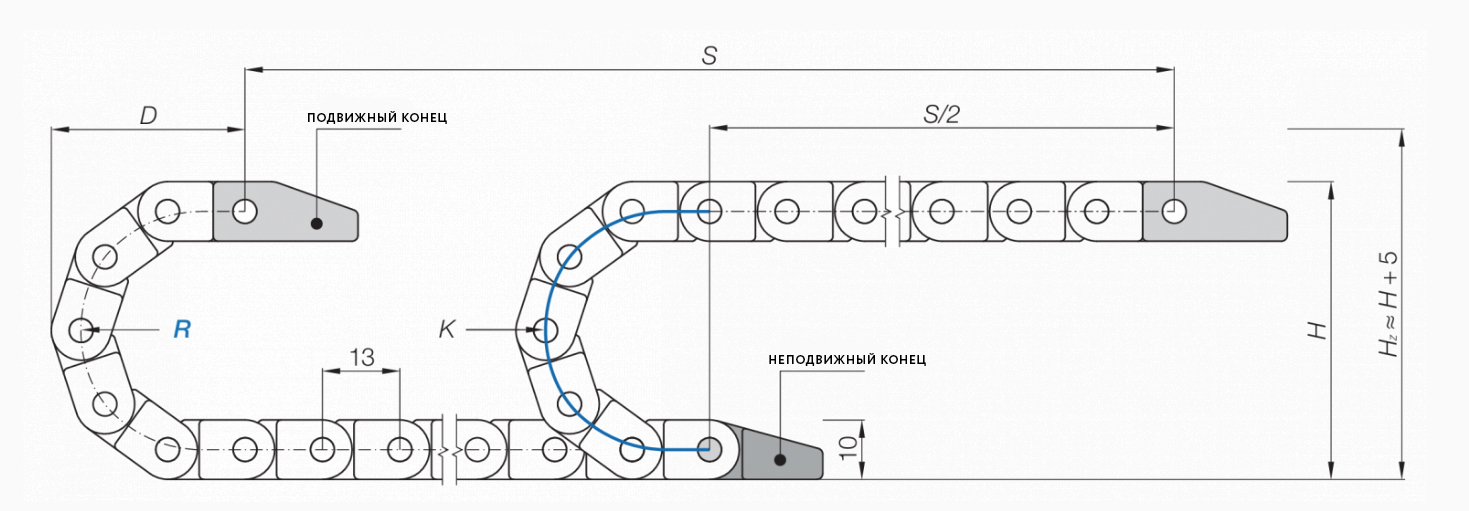

Подвесное применение, короткий ход перемещения
Длина кабельной цепи LK = S/2 + K
| R, мм | H, мм | Hz, мм | D, мм | K, мм |
| 015 | 40 | 45 | 40 | 80 |
| 018 | 46 | 51 | 43 | 85 |
| 028 | 66 | 71 | 53 | 120 |
| 038 | 86 | 91 | 63 | 150 |
| 048 | 106 | 111 | 73 | 180 |
- LK — длина кабельной цепи
- S — рабочий ход (расстояние перемещения)
- K — монтажный запас или коэффициент кривизны (зависит от радиуса изгиба цепи)
Этот расчет используется для безопорных (навесных) и короткоходных применений.
- R – радиус изгиба
- H – высота внутреннего пространства
- Hz – высота с зазором
- D – диаметр
- K – коэффициент расчета длины
