Усиленные энергоцепи TriCross M (внутренняя высота 60 мм)

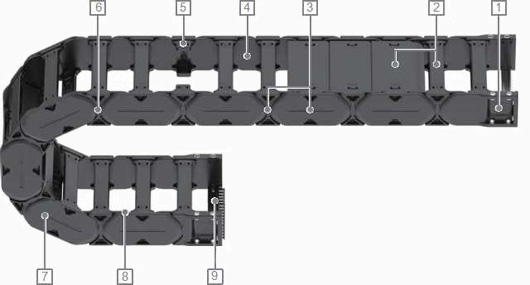

  1. Разъем MFB может быть зафиксирован с любой стороны.
  2. Двойное замковое соединение поперечных перемычек/крышек с боковыми пластинами обеспечивает максимальную прочность.
  3. Конструкция внутреннего и внешнего звена гарантирует прямолинейное движение.
  4. Гладкая внутренняя поверхность снижает трение и износ кабелей.
  5. Экономичная версия: поперечные перемычки устанавливаются через одно звено.
  6. Шип-пазовое соединение для высокой устойчивости.
  7. Трехточечная крестовая поддержка для увеличенной несущей способности.
  8. Специальная форма звеньев увеличивает площадь скольжения.
  9. Доступны различные аксессуары для снятия напряжений.
Кабельная цепь TriCross M TC60M
Поперечные перемычки на каждом звене
Шаг P: 91 мм
Внутренняя высота Hi: 60 мм
Внутренняя ширина Bi: 75–500 мм
Радиус изгиба R: 135–500 мм
Кабельная цепь TriCross M TCH60M
Поперечные перемычки через каждые два звена
Шаг P: 91 мм
Внутренняя высота Hi: 60 мм
Внутренняя ширина Bi: 75–500 мм
Радиус изгиба R: 135–500 мм
Кабельная цепь TriCross M TCR60M
Защита от пыли и стружки
Шаг P: 91 мм
Внутренняя высота Hi: 60 мм
Внутренняя ширина Bi: 100–400 мм
Радиус изгиба R: 150–500 мм

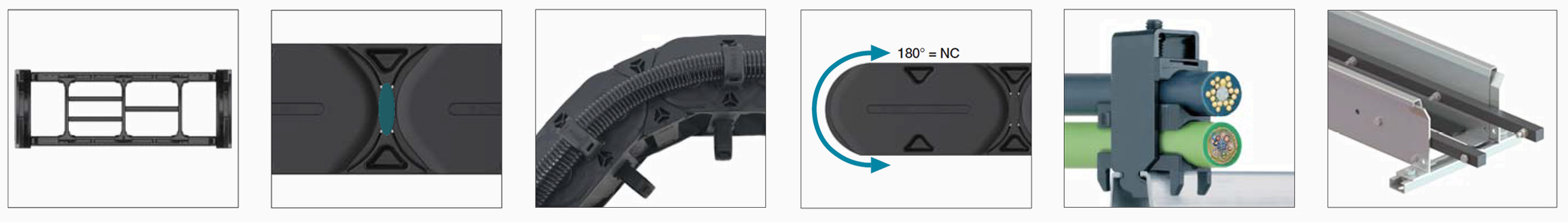

энергоцепи TriCross M общая информация

  1. Различные перегородки позволяют реализовать любую внутреннюю сегментацию.
  2. Высокая стабильность благодаря конструкции «шип/паз».
  3. Быстрое направление гофрированных труб или кабелей с дополнительным зажимным расширением.
  4. Поворотное внешнее звено цепи позволяет быстро модифицировать систему в безнатяжное кабельное звено, без дополнительной обработки. Просто поверните внешнее звено на 180° для версии NC.
  5. Разъем MFB может интегрировать компоненты для снятия напряжения, такие как кабельные наконечники, кабельные зажимы и т. д.
  6. Стандартные направляющие рельсы из стали для скользящих применений.

Особенности энергоцепей TriCross M

Серия буксируемых кабельных цепей TriCross M сочетает в себе преимущества серии GeMotion. Инновационная конструкция цепного звена с трехточечной перекрестной опорой позволяет сделать боковые панели тоньше и уменьшить собственный вес, сохраняя при этом грузоподъемность.

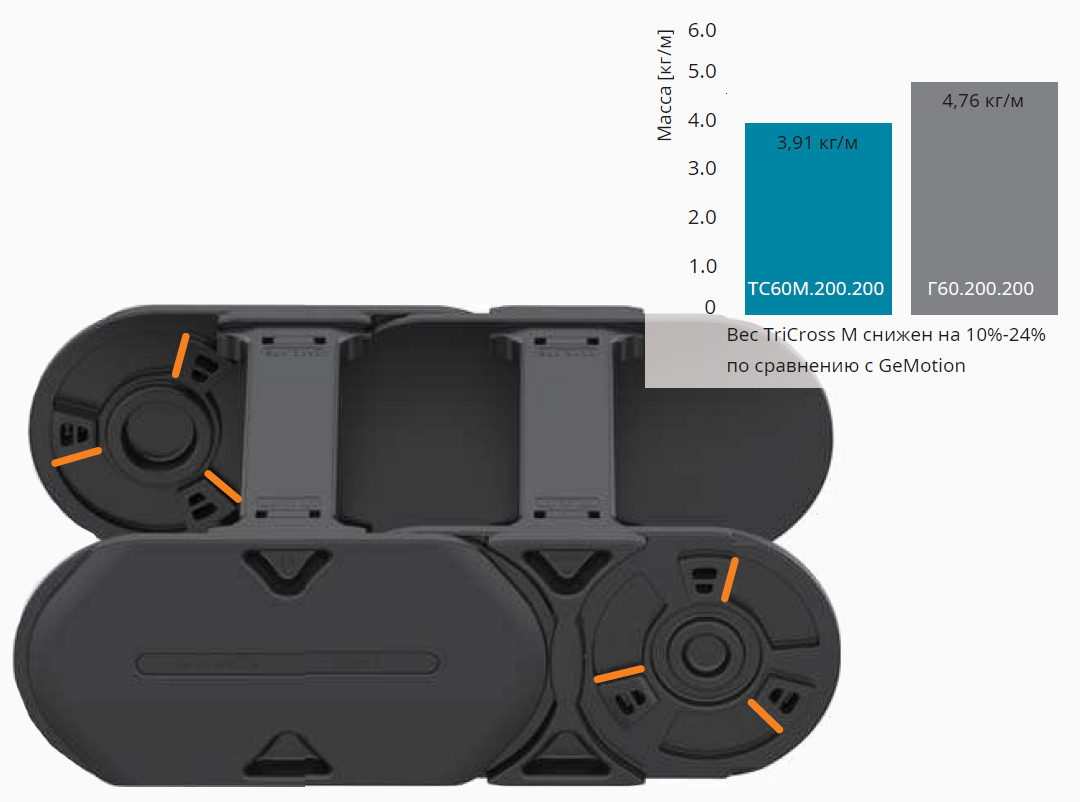

Вес TriCross M снижен на 10-24 процентов по сравнению с GeMotion

Преимущества:

  • Инновационная трехточечная перекрестная опора звена, высокая нагрузочная способность
  • Вес уменьшен на 10%-24% по сравнению с серией GeMotion
  • Возможность быстрой модификации цепного звена для работы в условиях преднатяжения
  • Гладкие, удобные для кабелей внутренняя и внешняя поверхности
  • Широкий выбор модульных компонентов и аксессуаров

Типичные области применения энергоцепей TriCross M:

  • Станкостроение
  • Лазерная резка
  • Обработка материалов
  • Строительная техника
  • Подъемные механизмы, краны
  • Литейное оборудование
  • Наземные рельсовые системы
  • Робототизированные системы

Параметры кабельных цепей TriCross M

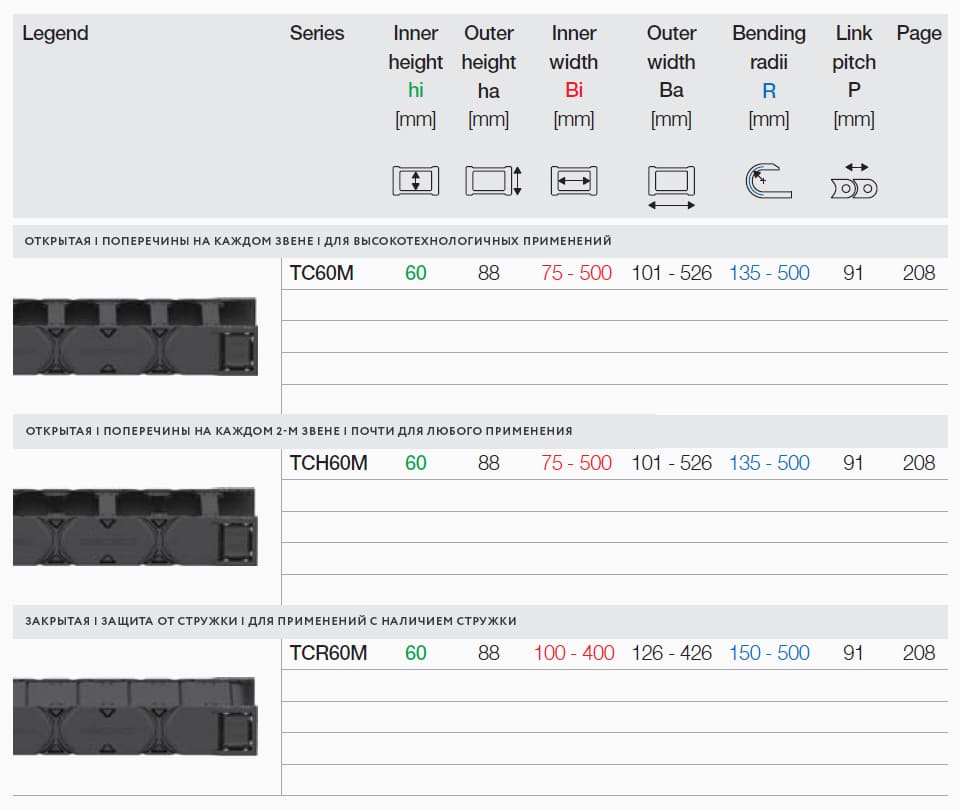

спецификации и параметры энергоцепей TriCross M

Длина хода

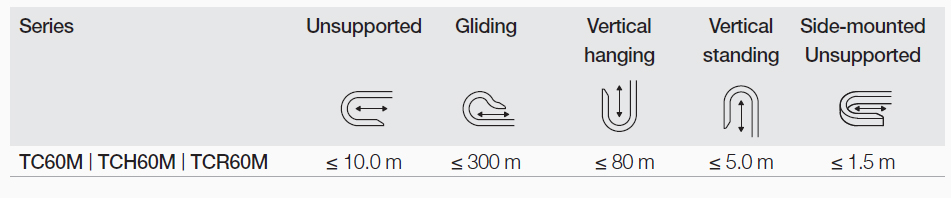

энергоцепи TriCross M - длина хода
