Комплект шевронных комплектов V-образных уплотнений Merkel V 1000 для поршня и штока

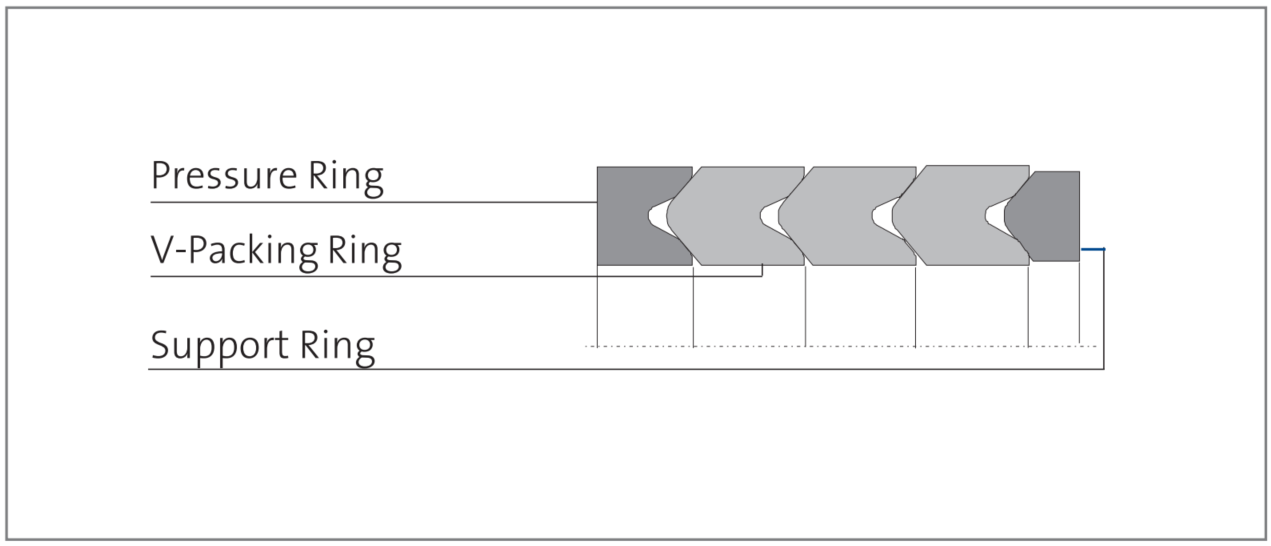

Предназначен для работы с наибольшей нагруженностью цилиндра. Каждый комплект состоит из одного нажимного кольца, трех или четырех V-образных уплотнительных колец и одного опорного кольца. Комплект V1000 разработан с учетом требования повышения сопротивления экструзии.
Комплект V1000 с внутренним диаметром до 400 мм поставляется как бесконечная версия, соответствующая номинальному диаметру. Для диаметра более 400 мм комплект поставляется в открытом (разъемном) исполнении.
В этом случае кольца обеспечивают дополнительную окружную длину и должны быть обрезаны по размеру только непосредственно перед установкой. По запросу, до внешнего диаметра 1800 мм комплект V-образных уплотнений Merkel V1000 также может поставляться как бесконечная версия.
ОТЛИЧИТЕЛЬНАЯ ОСОБЕННОСТЬ
- Проверено на практике в сверхжестких условиях эксплуатации
- Выдерживает высокие боковые нагрузки
- Работает в условиях повышенного износа посадочных мест поршневых штоков или плунжеров
- Увеличенный срок службы благодаря свойствам постнатяжения
- Повышенная износостойкость материала
MATERIAL
|
Material |
Designation |
Color |
|
Cotton Fabric / Nitrile Rubber |
BI-NBR B6B210 |
black |
OPERATING CONDITIONS
|
Material |
BI-NBR B6B210 |
|
Hydraulic Oils, HL, HLP |
-30…+100 °C |
|
HFA Fluids |
+5…+60 °C |
|
HFB Fluids |
+5…+60 °C |
|
HFC Fluids |
-30…+60 °C |
|
HFD Fluids |
---- |
|
Water |
+5…+100 °C |
|
HETG (rape-seed oil) |
-30…+80 °C |
|
HEES (synth. ester) |
-30…+80 °C |
|
HEPG (glycol) |
-30…+60 °C |
|
Mineral Greases |
-30…+100 °C |
|
Pressure |
63 MPa |
|
Sliding Dpeed |
0,5 m/s |
SURFACE FINISH
|
Peak-to-valley Heights |
Ra |
Rmax |
|
Sliding Surface |
0,1 … 0,4 µm |
≤4 µm |
|
Groove |
≤1,8 µm |
≤10 µm |
|
Groove Sides |
≤3,0 µm |
≤16 µm |
Размеры комплекта V-образных уплотнений Merkel V1000 приведены в следующих таблицах. Правильный выбор размеров уплотнений очень важен как для безопасности эксплуатации, так и для длительного срока службы, поскольку слишком малая ширина профиля может привести к преждевременному износу. С точки зрения требуемых номинальных диаметров мы рекомендуем следующие ширины профилей.
|
Nominal-Ø D [mm] |
Profile Width B [mm] |
|
>80..120 |
12,5 |
|
>120..250 |
15 |
|
>250… 500 |
20 |
|
>500 … 1000 |
25 |
|
>1000 |
30 |
Корпус должен регулироваться по осевой длине. Количество и высота прокладок под сальником зависят от ширины профиля и следовательно, также от установленной высоты. Рекомендуемые минимальные значения «z» и рекомендуемые заходные фаски указаны в таблице.
|
Profile Width B [mm] |
7,5 |
10 |
12,5 |
15 |
|
Tightening Value z [mm] |
4 |
8 |
10 |
12 |
|
Lead-in Chamfer C [mm] |
5 |
6,5 |
7,5 |
10 |
|
Profile Width B [mm] |
20 |
25 |
30 |
|
Tightening Value z [mm] |
15 |
20 |
30 |
|
Lead-in Chamfer C [mm] |
12,5 |
15 |
15 |
|
Nominal-Ø D [mm] |
Profile Width B [mm] |
Profile Width B [mm] |
|
>80 |
H9/f8 |
H11 |
|
>80 … 120 |
H8/f8 |
|
|
>120 … 500 |
H8/e8 |
|
|
>500 … 630 |
450 µm |
H10 |
|
>630 … 800 |
500 µm |
|
|
>800 … 1.000 |
550 µm |
|
|
>1.000 … 1.250 |
700 µm |
|
|
>1.250 … 1.600 |
750 µm |
V-образные уплотнения с номинальным диаметром до 400 мм
Эти уплотнения имеют правильные монтажные размеры. Они могут быть установлены без какой-либо дополнительной предварительной подготовки.

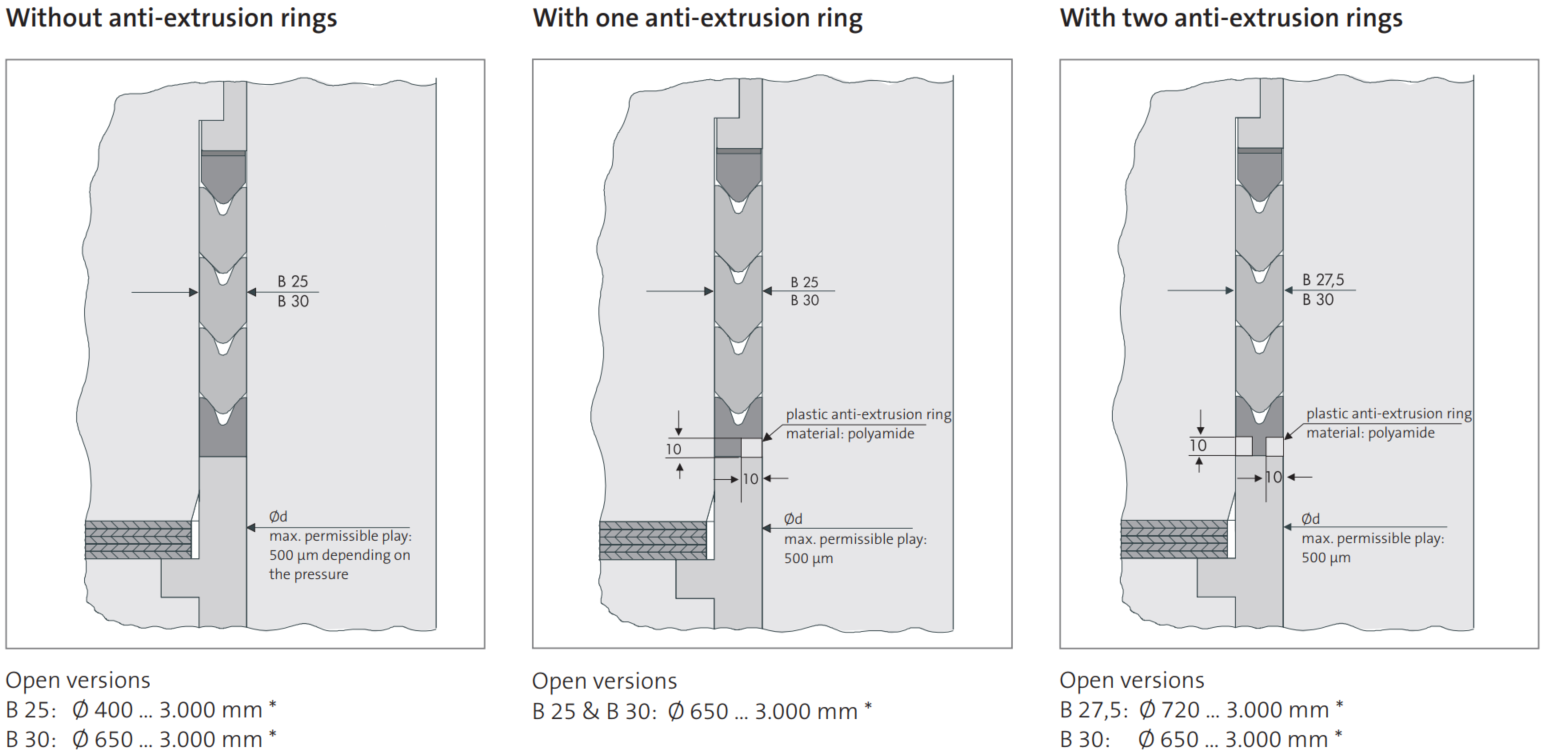

V-образные уплотнения с номинальным диаметром более 400 мм

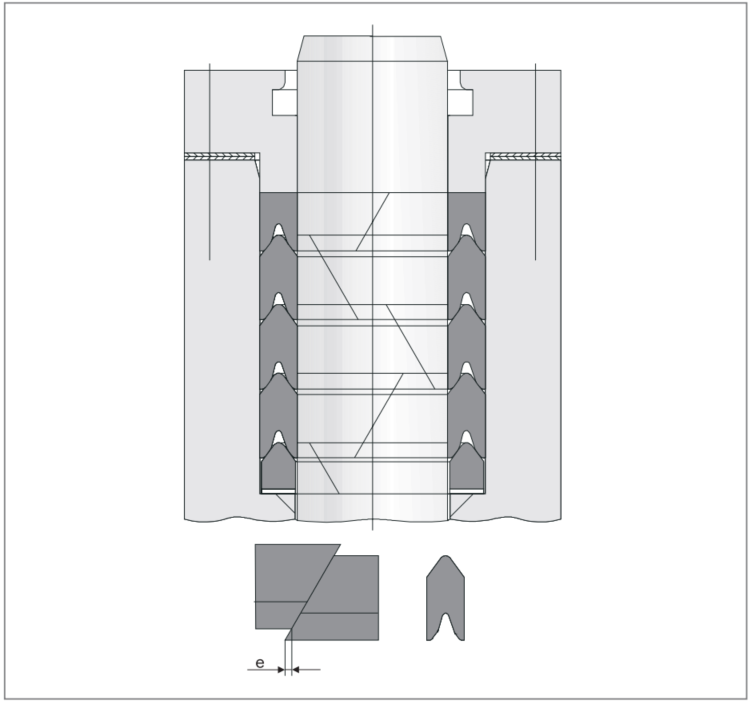

Изменения длины окружности могут произойти, если уплотнения хранятся в течение длительного периода времени или подвергаются различным влияниям окружающей среды. По этой причине комплекты V 1000 диаметром более 400мм всегда поставляются с дополнительной длиной в окружности. Такие уплотнения должны быть обрезаны до требуемого размера непосредственно перед монтажом.
Монтажный размер равняется номинальной длине окружности плюс допуск по длине «e» в соответствии с таблицей. Опорное кольцо вырезано под тупым углом таким образом, что при установке оно обеспечивает зазор от 1 до 5 мм.
|
Ø d [mm] |
Additional Length e [mm] |
|
>200..250 |
7 |
|
>250..500 |
9 |
|
>500..750 |
12 |
|
>750..1000 |
15 |
|
>1000..1500 |
20 |
|
>1500..2000 |
25 |
