Уплотнительные кольца O-Ring и X-Ring

Статические кольца круглого сечения являются одним из наиболее распространенным продуктом в разделе резинотехнических изделий. Данная продукция нашла свое применение как уплотнение статичного соединения или фланцевое уплотнение.

Мы осуществляем прямые поставки с завода изготовителя уплотнительных колец круглого, квадратного и иск-образного сечения. Продукция выполнена по нормам и стандартам DIN. Обладает сертификатами европейского образца ISO 9001. Продукция сертифицирована Российским добровольным сертификатом качества ГОСТ Р.

Уплотнительные кольца имеют ряд ключевых преимуществ таких как:

• Простота монтажа / демонтажа
• Малый размер посадочной канавки
• Относительная низкая стоимость изделия
• Широкий диапазон материалов (от различных смесей эластомера до фторопласта)

Принцип работы

Уплотнительный эффект достигается за счет деформации профиля сечения «s» и преднатяга внутреннего диаметра уплотнения по посадочной канавке. Сила сжатия прямо пропорциональна оказываемому давлению. Для определения точного максимально допустимого значения давления в системе удерживающего за счет герметизации уплотнительного кольца необходимо взять к расчету несколько параметров: ширина экструзионного зазора, давление (циклическое / постоянное), агрессивная среда, шероховатость поверхности.

Экструзионный зазор

Уплотнительный экструзионный зазор (F/2) -зазор между двумя сопрягаемыми деталями и узлами.
Как следствие: чем больше сечение уплотнительного кольца, тем герметичнее канал экструзии.
При условии высокого показателя давления, а также при циклических значениях пикового давления рекомендуется использовать уплотнительное кольцо в сочетании с опорным кольцом из фторопласта.

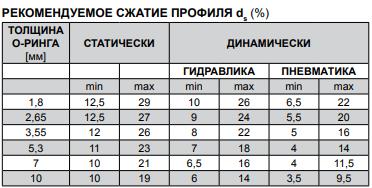

Предел сжатия кольца в канавке %

Для выбора оптимального значения сжатия сечения «s» уплотнительного кольца рекомендуем использовать данные из таблицы:

Выбор уплотнительного кольца по давлению в системе

Немаловажным фактором для выбора уплотнительного кольца при высоких или циклически пиковых давлениях служит его твердость в Шор.
Стандартное исполнение твердости уплотнительного кольца колеблется в пределах от 70–80 Шор.
Для герметизации экструзионного канала в системе с малыми показателями давления рекомендуем использовать меньшую твердость резин и соответственно для избыточных давлений рекомендуем применять материалы с твердостью 80–90 Шор.

Соотношение давления / Шор

Примечание: приведенные данные являются рекомендуемыми и несут информационный характер.
Твердость 70 Шор (без опорного кольца) — давление до 100 бар.
Твердость 80 Шор (без опорного кольца) — давление до 300 бар.
Твердость 90 Шор (без опорного кольца) — давление до 500 бар.
В случае применения опорного кольца показатели давления +30%
Нельзя исключать, что данные несут исключительно рекомендуемый характер, поскольку, на практике, статическое фланцевое соединение в правильно подобранной канавке и с соблюдением условий: монтажа, шероховатости поверхности и температуре выдерживает рабочее давление до 1000 бар.

Примечание: все приведённые таблицы несут рекомендуемый и информационный характер

Предлагаем вам ознакомится с таблицей «Химическая стойкость материалов», с техническим описанием материалов, а так же  с адаптивным переводом ГОСТа и международных стандартов.

За более детальной информацией и консультацией в подборе материала для изготовления колец мы рекомендуем обратиться к нашим техническим специалистам ☎ +7 (901) 121-22-44.
