Кабель-каналы стальные
Изготавливаем и поставляем стальные кабель-каналы (энергоцепи) для тяжёлого оборудования, а также подбираем замену стальным цепям европейских брендов.
В ассортименте открытые цепи серии TL и закрытые серии TLG из оцинкованной и нержавеющей стали, мостовые конструкции, цепи с открывающимися крышками, частично закрытые и самонесущие. Закрытое исполнение защищает кабели и шланги от стружки, пыли и влаги, а стальные звенья рассчитаны на воздействие искр и механических нагрузок.
Сталь выбирают, когда полиамидной цепи не хватает по весу кабелей, длине хода или условиям среды: на металлургических и литейных производствах, крупных станках с ЧПУ, штабелёрах и морской технике. Типоразмер, радиус изгиба и длину хода рассчитываем под вашу трассу.
Коммерческие и технические преимущества Кортех
1 Прямые поставки от производителей
Складская программа и JIT-поставки точно в срок. Работаем напрямую с заводами-изготовителями. Изготовим и привезём от 20 рабочих дней.
2 Цены, условия оплаты, доставка
Цены ниже европейских. Отсрочка платежа до 90 дней, цену на проект фиксируем, от объёма скидка до 30 %. Доставим по России.
3 Подбор по артикулу и чертежам
Пришлите артикул, чертёж, фото узла — подберём цепь. Оцинкованная или нержавеющая сталь, исполнение — открытое, закрытое или мостовое.
4 Техническое сопровождение
Рассчитываем размеры, радиус изгиба и длину хода под вашу трассу. Консультируем на любом этапе — от замеров до монтажа.
5 Эксплуатационные характеристики
Стальные звенья рассчитаны на тяжёлые кабели, стружку и искры. Закрытые цепи защищают от пыли и воды. У крупных цепей серии TL длина хода без опоры по данным производителя достигает 14 м.
6 География поставок
Отправляем в любой регион России, а также в Беларусь и Казахстан.
Подберём аналоги стальных цепей европейских и азиатских брендов по размерам и характеристикам, в том числе:
Kabelschlepp (Tsubaki), Brevetti Stendalto и других.
Расчёт стальной цепи по вашим параметрам и ТЗ
Пришлите размеры, чертёж или артикул.
Рассчитаем стоимость и подготовим техническое решение.
Стальные кабель-каналы (энергоцепи) защищают и направляют кабели, шланги и пневмотрубки в подвижных узлах тяжёлого оборудования, где есть большие нагрузки, удары, стружка и искры или длинные ходы. Кроме открытых, закрытых и изготавливаемых по чертежам цепей поставляем мостовые, а также цепи с открывающимися крышками, частично закрытые и самонесущие.

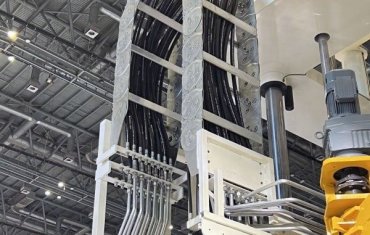

Цепь изготавливается на заводе-партнёре под ваш заказ. Кортех рассчитывает типоразмер, утверждает конструкцию, контролирует производство и доставляет изделие на ваше предприятие.
Конструкция и материалы
- Боковые пластины — оцинкованная или нержавеющая сталь. Несут нагрузку и определяют длину, которую цепь проходит без опоры.
- Перекладины — алюминий (легче) или сталь (жёстче). Удерживают кабели внутри цепи.
- Разделители и перегородки раскладывают кабели и шланги по ячейкам.
- Крышки у закрытых цепей защищают от стружки, пыли и воды и открываются в любом месте.
- Концевые элементы и крепления фиксируют цепь на подвижной и неподвижной частях оборудования.
Холоднокатаная углеродистая сталь (SPCC) и сталь с хромированным покрытием — по запросу.
Серии TL и TLG: основные параметры
| Серия | Исполнение | Шаг звена, мм | Наружная высота, мм | Мин. внутренняя ширина, мм |
|---|---|---|---|---|

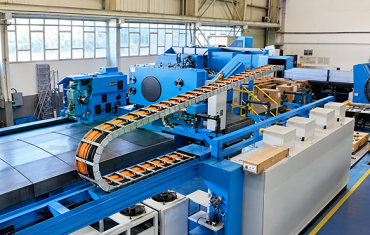

| TL | Открытая | 30–250 | 25–220 | 35–190 |

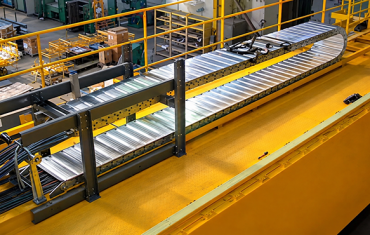

| TLG | Закрытая | 75–175 | 50–150 | 50–106 |
Длина без опоры зависит от типоразмера и веса заполнения. У серии TL по данным производителя она составляет от 3 до 14 м, точное значение определяется расчётом. Полные таблицы типоразмеров — на страницах «Открытые» и «Закрытые».
Как подобрать размер
Правила подбора
- Высота — по самому толстому кабелю или шлангу с запасом 10 %; для гидравлических шлангов и РВД — 20 %.
- Заполнение — не более 80 % внутренней высоты.
- Радиус изгиба — не меньше допустимого радиуса самого жёсткого кабеля или шланга.
- На больших ходах цепь укладывают на направляющие.
Для расчёта необходимы
- Длина хода и допустимый радиус изгиба.
- Тип, количество и вес кабелей и шлангов.
- Скорость и ускорение.
- Условия эксплуатации: стружка, искры, пыль, влага, агрессивные среды.
Как заказать стальной кабель-канал
- Заявка. Размеры узла, артикул или чертёж.
- Расчёт. Подбор типоразмера и исполнения, коммерческое предложение.
- Согласование. Утверждение конструкции и чертежа.
- Изготовление и доставка. От 20 рабочих дней в любой регион России.
Где применяют стальные кабель-каналы
Стальные цепи применяют там, где нагрузки, стружка и длина хода превышают возможности пластика:
- Металлургические и литейные производства
- Прокатные станы
- Участки со стружкой и искрами
- Крупные станки с ЧПУ
- Лазерные станки
- Роботизированные линии
- Штабелёры и автоматизированные склады
- Морские платформы и установки
