Сильфонные (гофрированные) и спиральные защиты
Инженерный подбор гофрированных и спиральных защит
Нет чертежей или точных размеров? Подберём решение по фактическим условиям эксплуатации.
Выполним подбор, спроектируем и при необходимости проведём замеры на объекте.
Сильфонные (гофрированные) и спиральные защиты предохраняют направляющие, штоки, валы и ШВП станков, промышленного оборудования и производственных линий от стружки, искр, окалины, абразивной пыли, СОЖ, снижая износ узлов и продлевая межремонтный интервал.
Кортех проектирует и изготавливает весь спектр таких защит: тканевые сильфоны — для узлов сложной формы и высоких температур; спиральные защиты — для валов и шарико-винтовых пар; стальные гофры — для литейных и кузнечных цехов с раскалённой стружкой; ламельные защиты — там, где нужна дополнительная механическая прочность при ударных нагрузках.
Коммерческие и технические преимущества Кортех
1Проектирование, производство, сроки
Изготавливаем защиты по чертежам, ТЗ, эскизам и образцам. Проектируем под конкретное оборудование заказчика. Контроль качества на каждом этапе производства. Срок изготовления — от 2 недель, срок поставки — от 3 недель.
2Материалы и термостойкость
Специальные ткани (стекловолокно и керамические нити, полиуретановые покрытия). Материал под температуру эксплуатации — от лёгких до экстремальных режимов до +1500 °C. Армирование каркасом (металл/пластик).
3Ассортимент и конфигурации
Круглые и прямоугольные сечения любых типоразмеров — под шток, плунжер, ШВП или кабельную трассу. Разъёмные исполнения с застёжкой для узлов без демонтажа. Крепление под фланец (металл/пластик) или хомут.
4Логистика и доставка
Отлаженная логистика. Чёткие сроки поставки. Работаем по России, Беларуси и Казахстану. Для экстренных случаев — авиадоставка.
5Инженерный подбор
Выезд инженера на объект. Замеры, разработка чертежей и конструкторской документации, 3D-визуализация. Соответствие геометрии узла.
6Гарантии и опыт
Гарантия на защиты до 24 мес. Более 15 лет опыта работы со сложным оборудованием, станками с ЧПУ и производственными предприятиями.
Формы и исполнения сильфонов
Открытый профиль — для направляющих:
- П-образный и С-образный
- Двускатный и многогранный
- Плоский
- С ламелями (металлическими пластинами)
Закрытый профиль — для штоков, винтов и валов:
- Круглый и овальный
- Прямоугольный и квадратный
- Конусный
- На проволочном каркасе
- Исполнение: цельное, разъёмное на молнии, на липучке или крючках — для монтажа без разборки узла.
- Крепление концов: фланец или рамка с отверстиями, хомут, липучка, по чертежу.
- Опции: внутренние направляющие кольца, проволочный каркас, люверсы под опорный стержень, вентиляционные отверстия.
- По запросу: резиновые формованные пыльники и рулонные шторки.

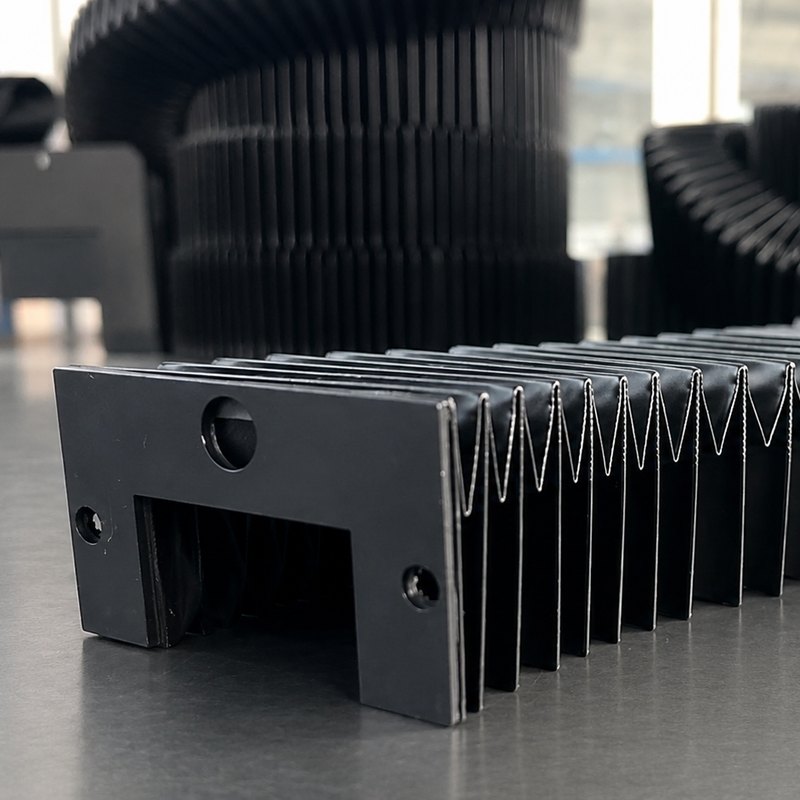

Тканевые сильфоны

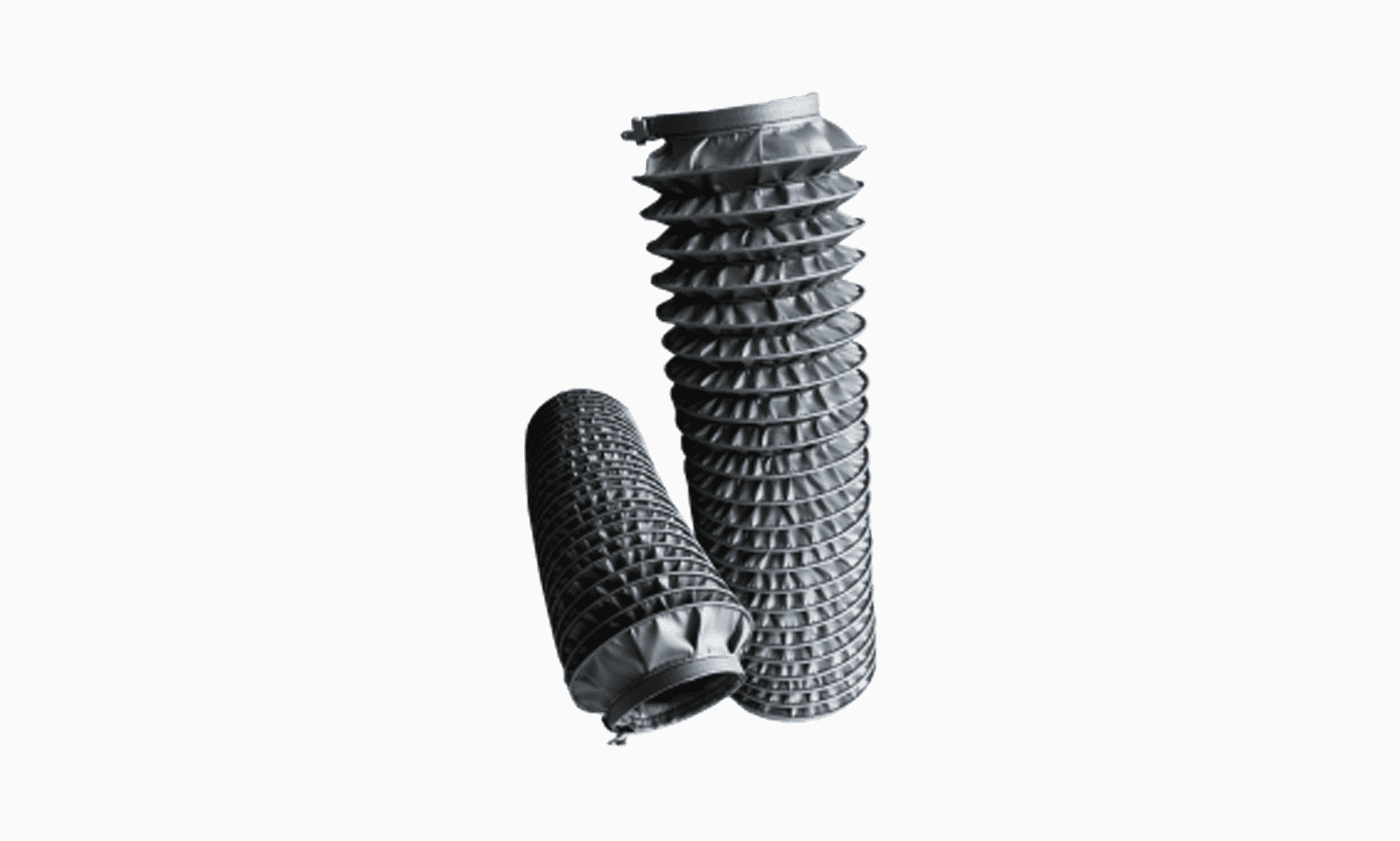

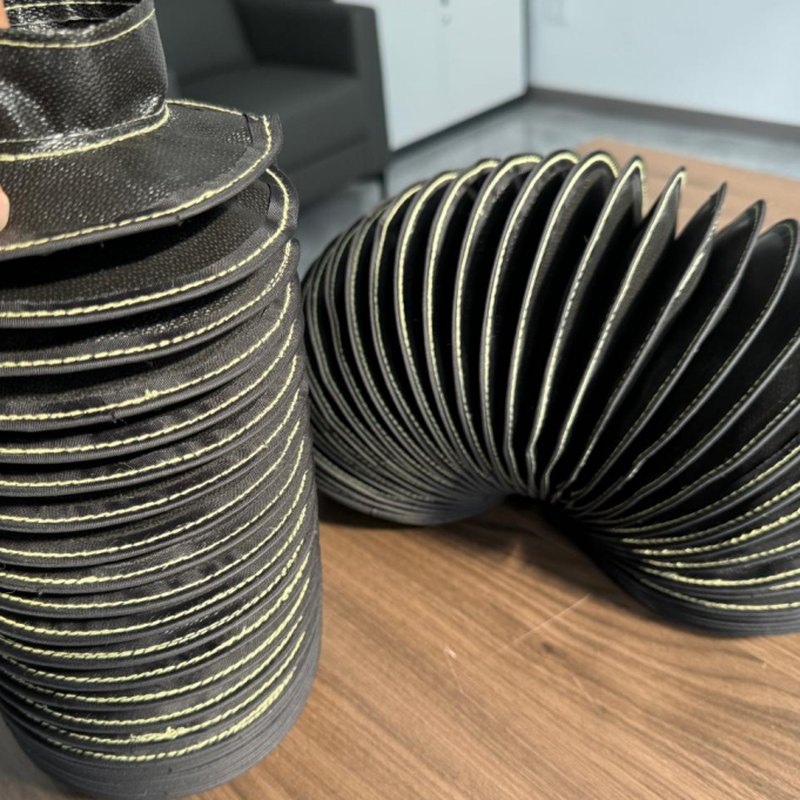

В производстве используем высокотехнологичные ткани — нейлоновую и прорезиненную ткань, а также керамические нити повышенной износостойкости. Армирование выполняется на базе металлического или пластикового каркаса. При необходимости комплектуем изделия крепёжными фланцами или хомутами под ключ или отвёртку. Производственные мощности позволяют выпускать защиту с температурным режимом эксплуатации от −80 °C до +1500 °C — материал и исполнение подбираются индивидуально под условия эксплуатации конкретного узла. Стандартные применения (без искр и раскалённой стружки) рассчитаны на температуры до +100 °C.
Термостойкость до +1500 °C
Стабильная работа в диапазоне от −80 °C до +1500 °C, материал подбирается под температуру узла.
Больше межремонтный интервал
Снижает износ направляющих и штоков, увеличивая срок между ремонтами в 2–3 раза.
Стойкость к нагрузкам
Устойчивы к воздействию тяжёлого абразива, брызг металла и агрессивных сред.
Пожарная безопасность
Для зон с искрами и горячей стружкой применяем негорючие стекло- и керамоткани.
Высокая эластичность
Большой коэффициент сжатия/растяжения — подходит для высокодинамичного оборудования.
Простой монтаж
Лёгкая установка, включая разъёмные конструкции, без необходимости в обслуживании.
Нужен тканевый сильфон под ваш узел? Изготовим по размерам, образцу или чертежу.
Сильфоны с ламелями

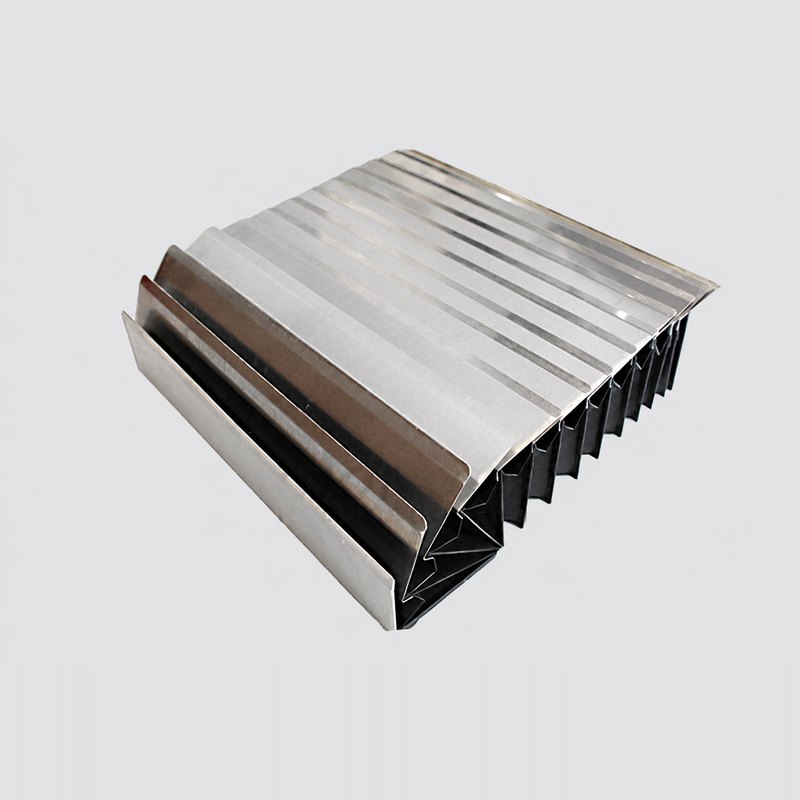

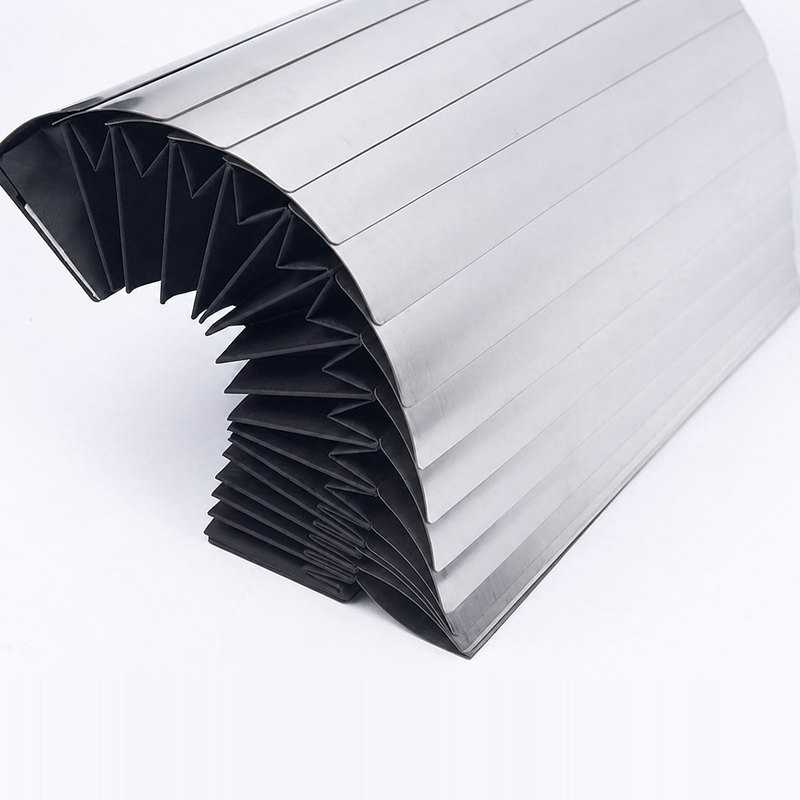

Конструкция из отдельных металлических пластин (ламелей), уложенных внахлёст и подвижно соединённых между собой, в том числе на пружинном креплении, из нержавеющей стали. Такое исполнение сочетает гибкость складчатой конструкции с прочностью металла, обеспечивая защиту в условиях, где тканевый сильфон не справляется. Ламели устанавливаются по всей длине защиты или только на её части — там, куда попадают искры и горячая стружка.
Плотное прилегание
Ламели внахлёст исключают щели независимо от степени сжатия или растяжения конструкции.
Защита от искр и раскалённой стружки
Нержавеющая сталь выдерживает точечный контакт с горячим и острым металлом без повреждений.
Плавное движение
Пружинное крепление обеспечивает синхронное перемещение ламелей по всей длине защиты.
Нужен сильфон с ламелями для зоны с искрами и горячей стружкой? Подберём исполнение под ваши условия.

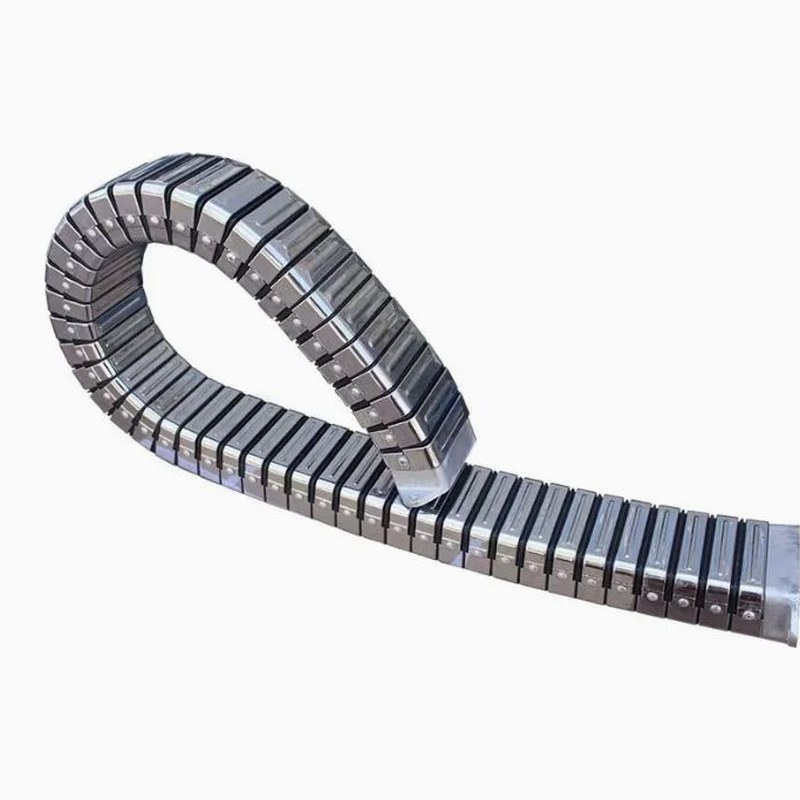

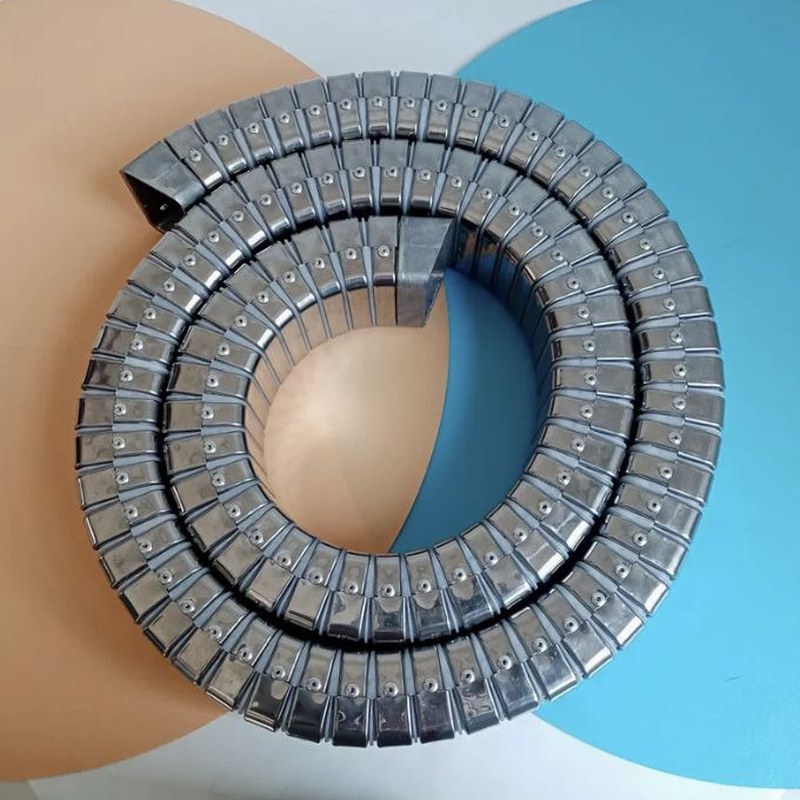

Стальные сильфоны
Жёсткая металлическая защита направляющих и подвижных узлов станка, выполненная в виде гофрированного профиля из тонколистовой стали. Такая конструкция рассчитана на эксплуатацию в условиях интенсивного стружкообразования, ударных нагрузок и абразивного воздействия — там, где тканевые материалы изнашиваются или прогорают значительно быстрее.
Механическая прочность
Стальной профиль выдерживает удары стружки, падение мелкого инструмента и точечные нагрузки без разрыва защиты.
Стойкость к раскалённой стружке
Металл не прогорает и не плавится при контакте с горячей стружкой, в отличие от тканевых материалов.
Долговечность в тяжёлых цехах
Подходит для литейных, кузнечных и других производств с абразивной средой и высокой запылённостью.
Нужен стальной сильфон для тяжёлых условий? Рассчитаем конструкцию под ваш узел.

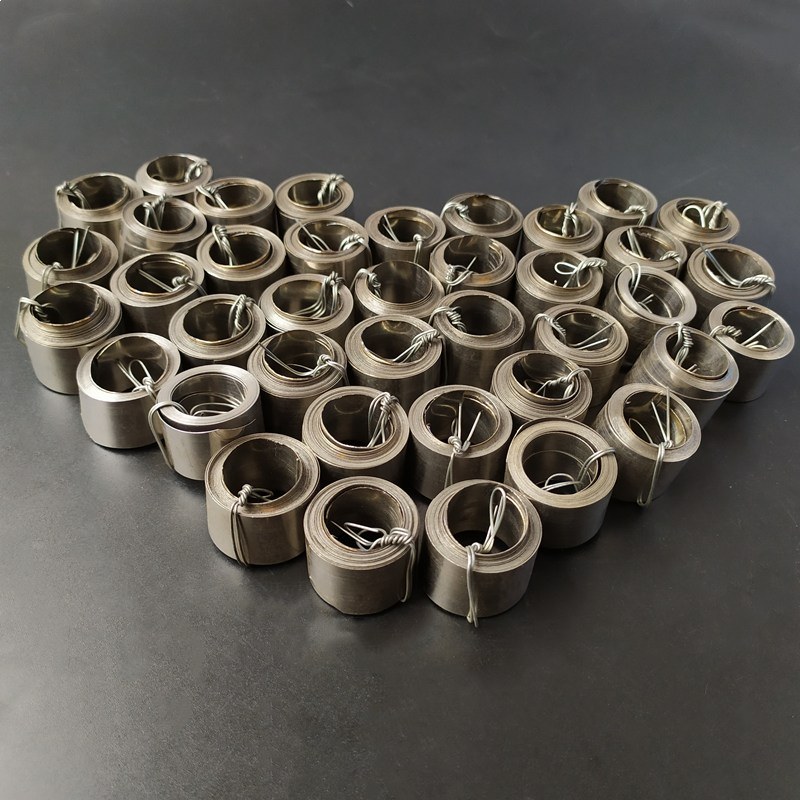

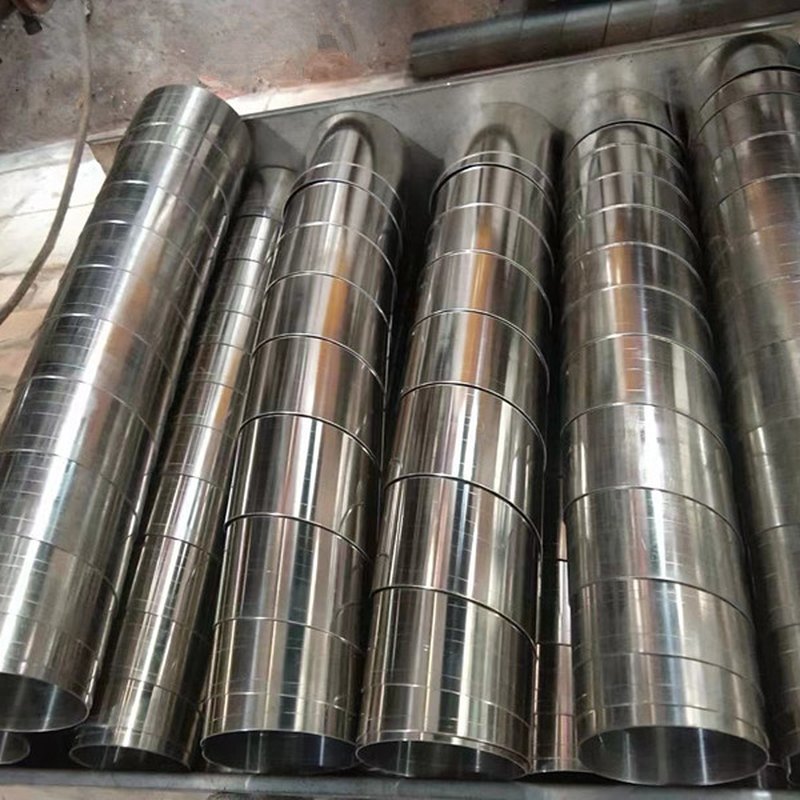

Спиральные (пружинные) защиты ШВП

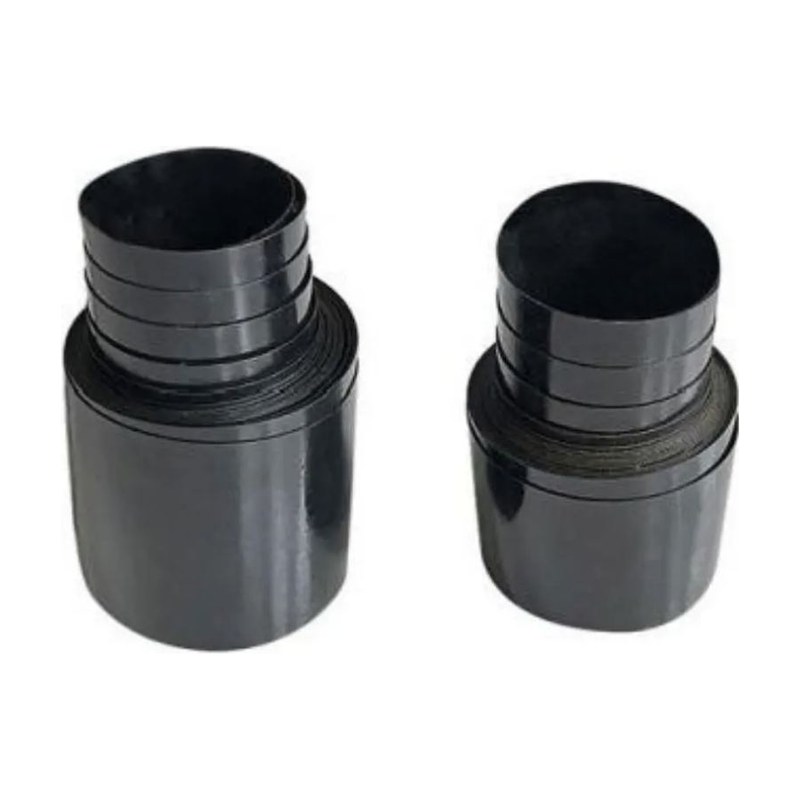

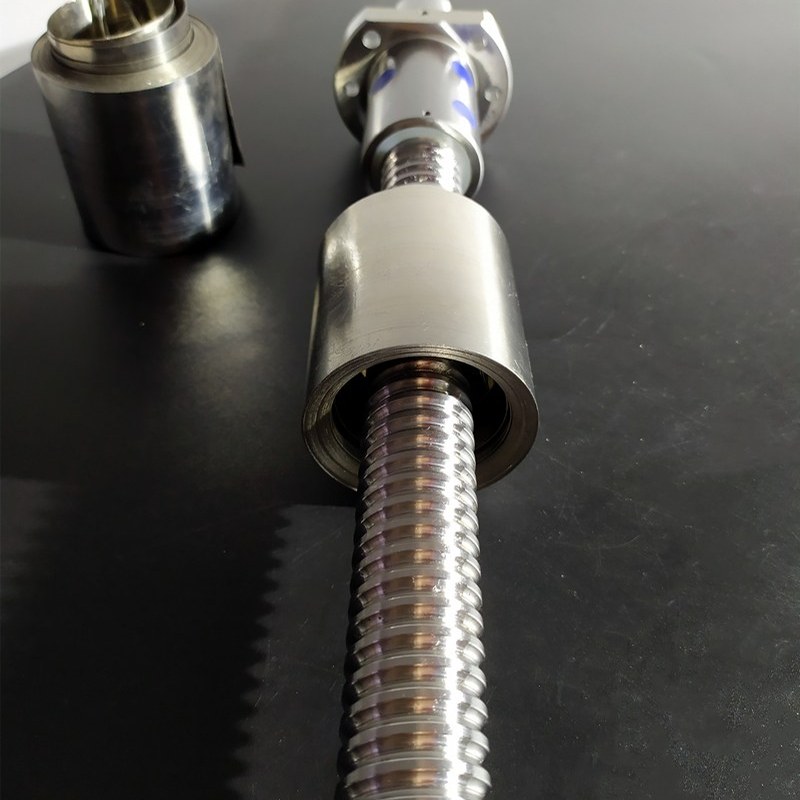

Конструкция в виде спирали из пружинной стальной ленты, которая устанавливается на шарико-винтовую передачу (ШВП) или вал. Она защищает резьбовую часть от загрязнений, не препятствуя вращению и осевому перемещению винта.
Не мешает ходу винта
Спираль растягивается и сжимается вместе с перемещением узла, не препятствуя работе ШВП.
Защита резьбы от загрязнений
Предотвращает попадание пыли, стружки и эмульсии в резьбовую часть винта, продлевая срок службы передачи.
Компактность
Подходит для узлов с ограниченным пространством вокруг вала или винта.
Нужна спиральная защита на ШВП или вал? Подберём по диаметру винта и ходу узла.
Конкретные параметры (материал, толщина, температурный режим) для стальных гофров, ламельных и спиральных защит подбираются индивидуально под задачу — свяжитесь с инженером Кортех для расчёта.
Производство и поставка сильфонов и спиральных защит
Полный цикл производства — гарантируем качество материала и геометрии на каждом этапе изготовления, независимо от типа защиты.
Индивидуальный инжиниринг — работаем по вашим чертежам, эскизам или образцам, для тканевых, стальных и ламельных конструкций.
Специализированные материалы — применяем керамоткани и спецпокрытия для тканевых сильфонов, а также сталь и нержавеющую сталь для стальных гофров и ламельных защит.
Масштаб присутствия — оперативная доставка по России, Беларуси, Казахстану.
Стандарты качества — продукция сертифицируется по ГОСТ (добровольная сертификация), сопровождается паспортом качества.

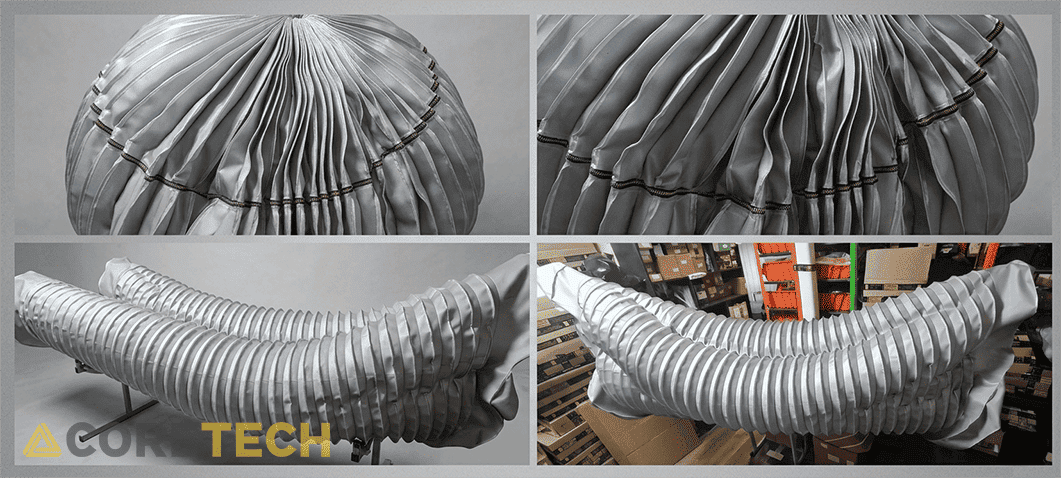

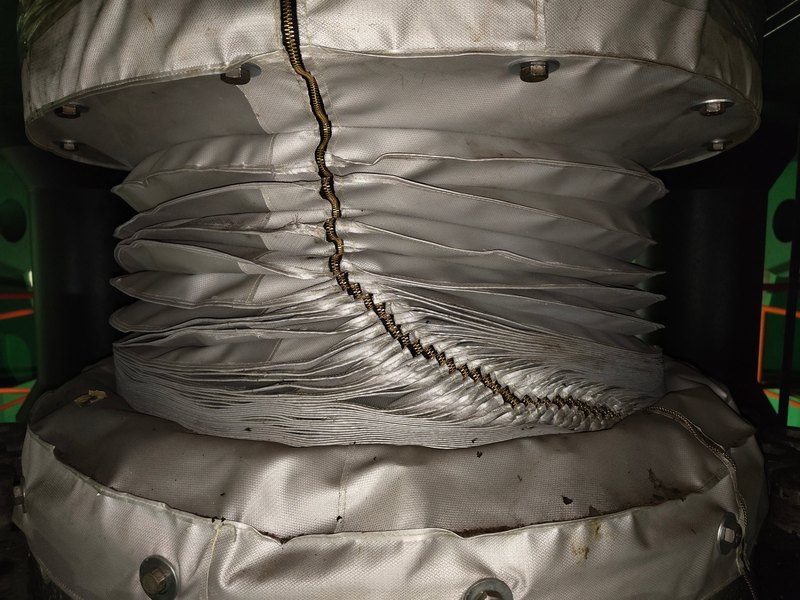

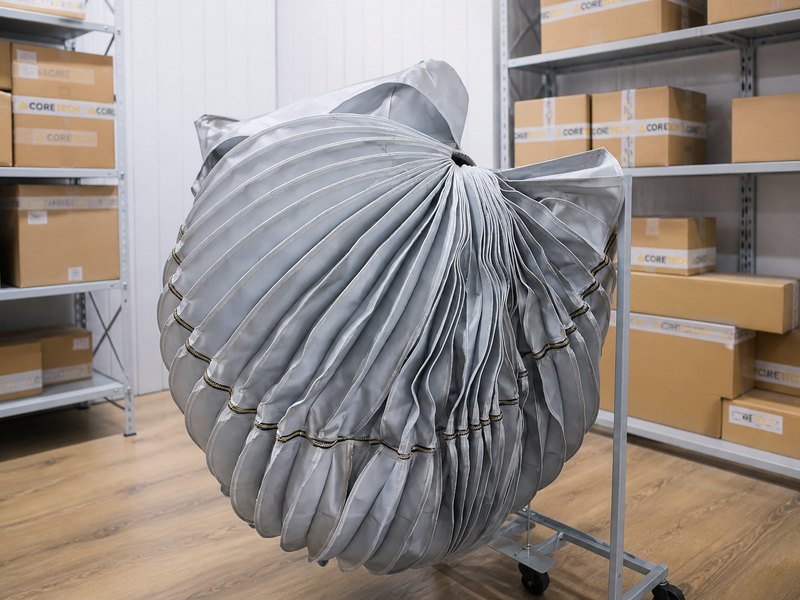

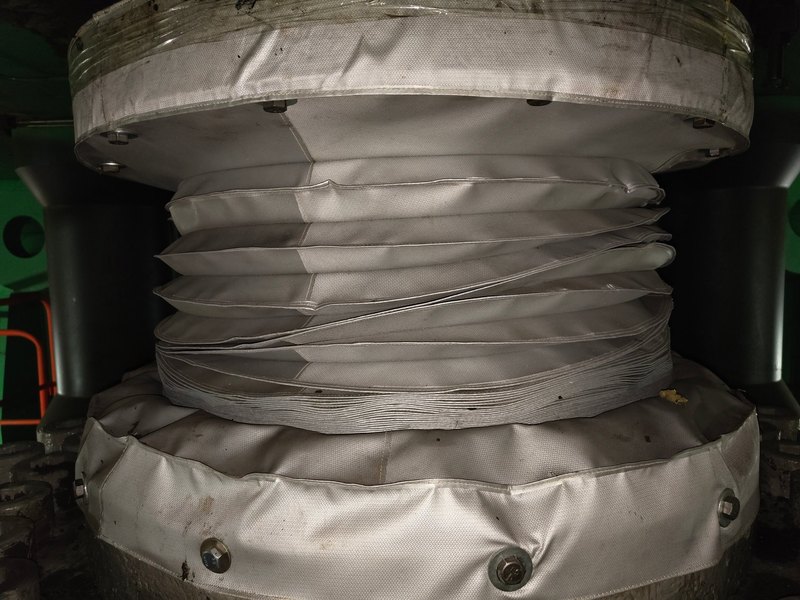

Пример из практики: нестандартное решение для несъёмного плунжера тяжёлого пресса
