Скребки (грязесъёмники) для телескопических кожухов

Скребки (стиратели, грязесъёмники) — специализированные компоненты защитных систем направляющих станков, которые предназначены для:

Непрерывной очистки поверхностей при линейном перемещении
Предотвращения попадания загрязнений в чувствительные узлы оборудования
Минимизации трудозатрат на техническое обслуживание
Существенного увеличения срока службы станков и их компонентов

Без эффективной системы очистки даже самые современные станки с ЧПУ теряют точность и надёжность в кратчайшие сроки.

ПРЕЗЕНТАЦИЯ ПО ЗАЩИТАМ (PDF)

Скребки в наличии

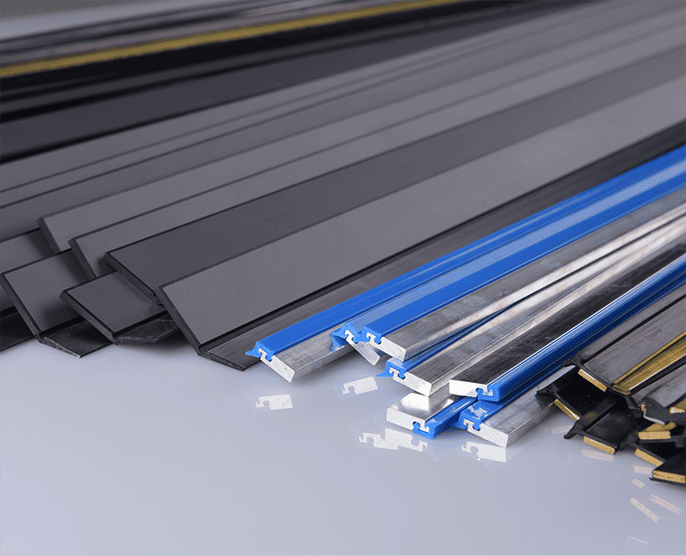

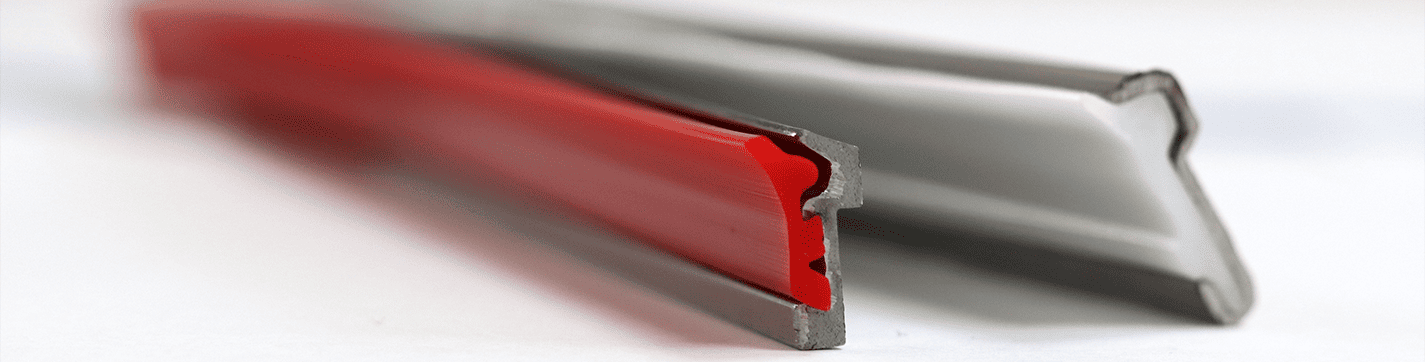

Грязесъёмный скребок для телескопических стальных кожухов, защита направляющих от стружки и СОЖ

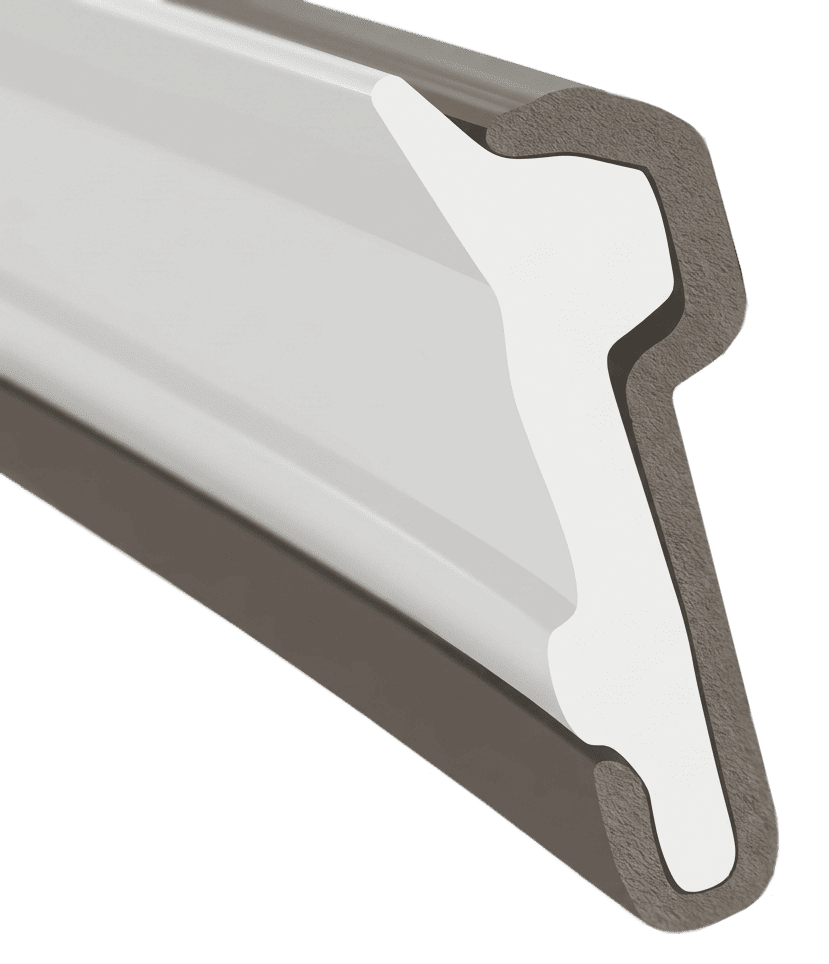

Скребок C2 PU 12х15х17 и профиль 12х15х17

Полиуретановая рабочая кромка (грязесъёмник)
Стальной профиль (фланец)

✓ В наличии на складе

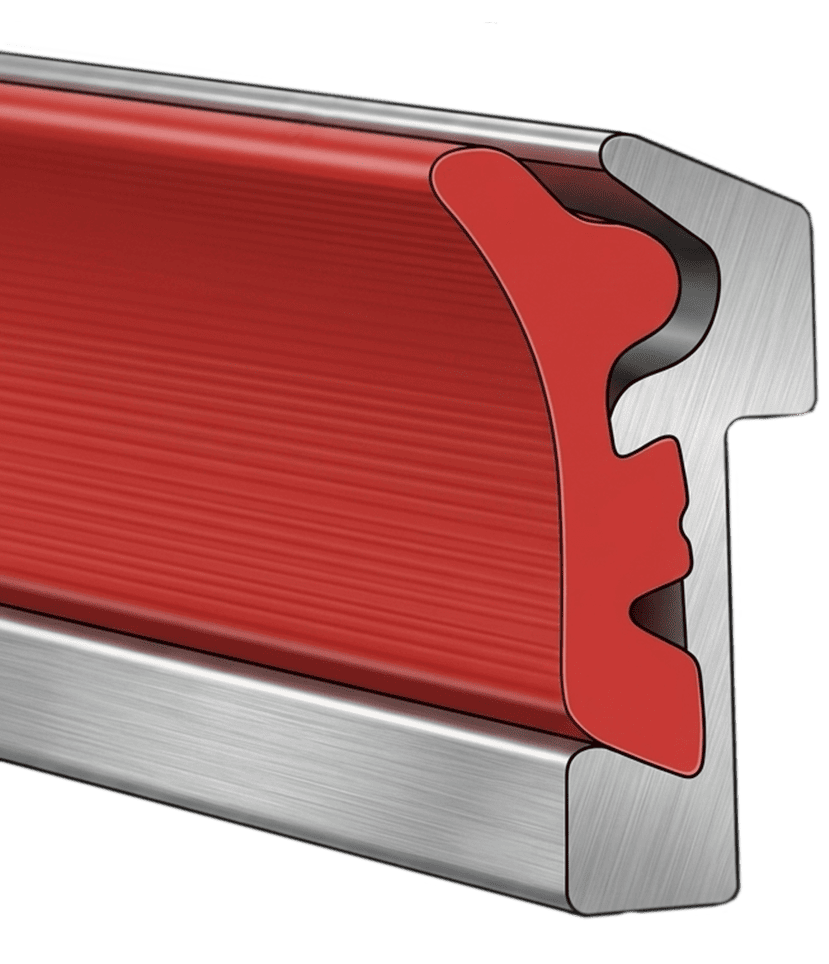

Скребок C2 PU 7х10х13 и профиль 7х10х13

Полиуретановая рабочая кромка (грязесъёмник)
Стальной профиль (фланец)

✓ В наличии на складе

Готовы к отгрузке! Возможна немедленная отправка или самовывоз со склада в Москве. Продажа доступна комплектом или отдельными элементами.

Типы профильных скребков под заказ

Мы производим и поставляем полный спектр скребковых систем, адаптированных под различные условия эксплуатации:

Разборные конструкции — состоят из фланца (несущего профиля) и вложенного гребня (возможность замены изношенного гребня без замены всего узла)
Неразборные конструкции — стирающий гребень привулканизирован к фланцу (повышенная надёжность для тяжёлых условий)

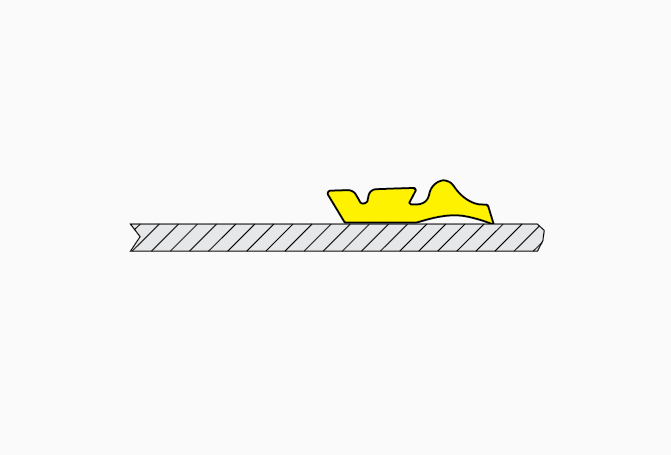

Серия WC C

Единая конструкция для всех типов скребков серии C (кроме WC CL1 — см. ниже).
Высокопрочные износостойкие полиуретановые кромки, обеспечивающие оптимальную устойчивость к воде, СОЖ, химическим реагентам и маслам.

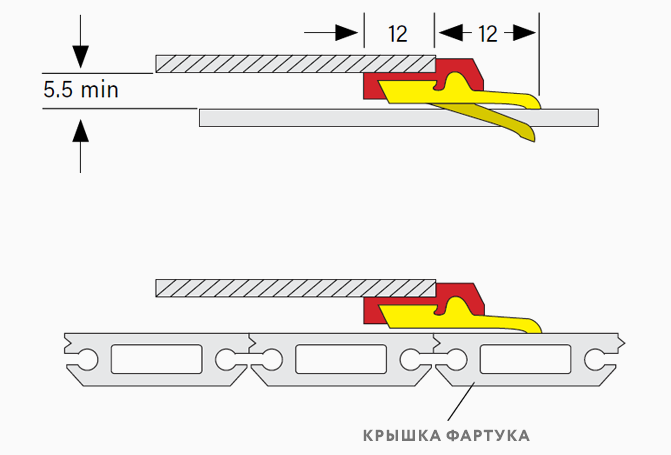

Серия WC C — CL1

Предназначен для больших поверхностей и алюминиевых фартуковых систем в различных областях применения.
Обеспечивает оптимальную очистку: удаляет загрязнения с неровных поверхностей с перепадом до 4 мм.
Отличается высокой износостойкостью и устойчивостью ко всем стандартным СОЖ.
Сменный элемент, совместим со всеми профилями серии WC C2, WC C3, WC C5 и WC C6.

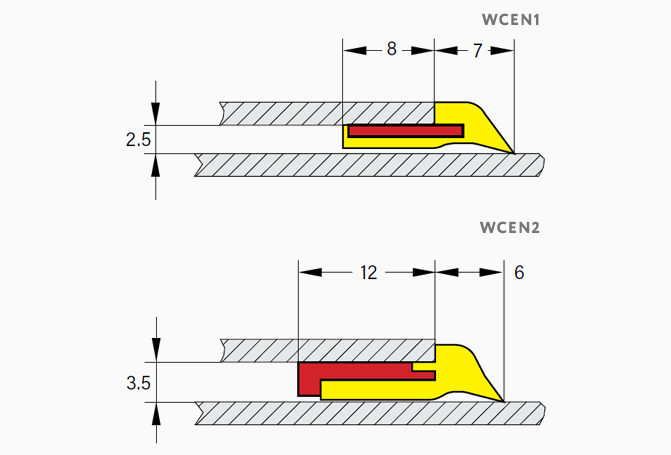

Серия WC eN

Применяется на телескопических стальных кожухах для направляющих с малым поперечным сечением.
Рабочая кромка вулканизирована на плоский стальной профиль.
Высокопрочная полиуретановая лопасть, устойчивая к маслу, СОЖ и микробам.
Стандартная длина: 500 мм.

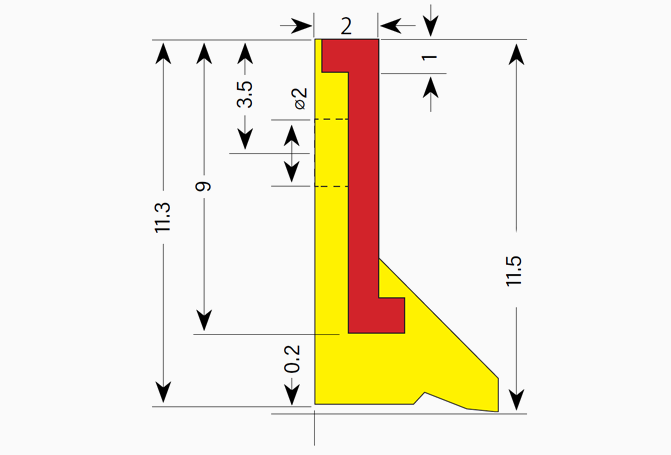

Серия WC F (mini)

Компактный скребок высотой всего 11,5 мм.
Особенно эффективен в условиях ограниченного пространства, например, на экстракторах.
Рабочая кромка вулканизирована на стальной профиль.
Экономичный скребок.
Стандартная длина: 500 мм.

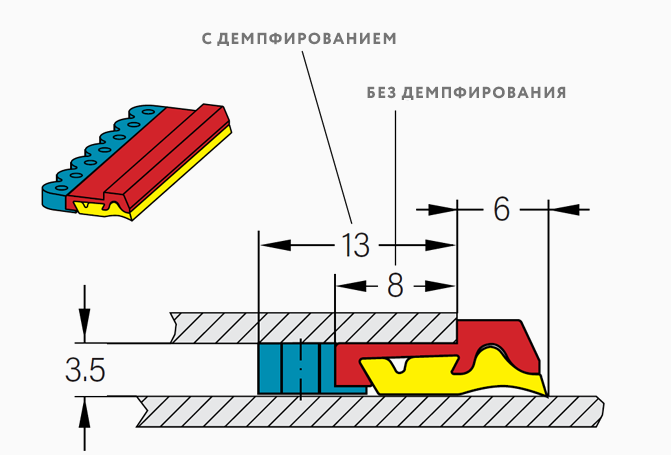

Серия WC C2

Самый компактный скребок серии WC C.
Сменные рабочие кромки.
Требует минимального пространства (по высоте и глубине монтажа).
Также доступен с резиновым профилем, вулканизированным на опоре профиля, для оптимального демпфирования при высоких скоростях перемещения (на иллюстрациях показан WC C2 с демпфированием).

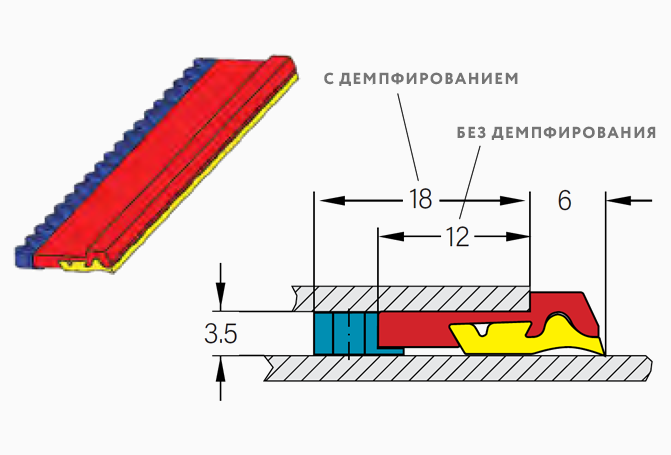

Серия WC C3

Более широкий профиль для лучшего сцепления при точечной сварке с корпусом.
Сменные рабочие кромки.
Монтажная высота требует минимального пространства.
Может крепиться винтами к корпусу кожуха.
Обеспечивает оптимальную жёсткость корпуса кожуха в зоне скребка.
Доступен с демпфированием и без (слева показан скребок без демпфирования, справа — с демпфированием).
Габаритный размер с демпфированием: 18 мм.

Серия WC C5

Предназначен для крупногабаритных защитных систем.
Сменные рабочие кромки.
Возможна комбинация скребков WC C5 и WC C3.
Обеспечивает оптимальную жёсткость корпуса кожуха в зоне скребка.
Увеличенный сливной желоб для быстрого отвода СОЖ.
Доступен с демпфированием и без (на иллюстрациях показан WC C5 с демпфированием).

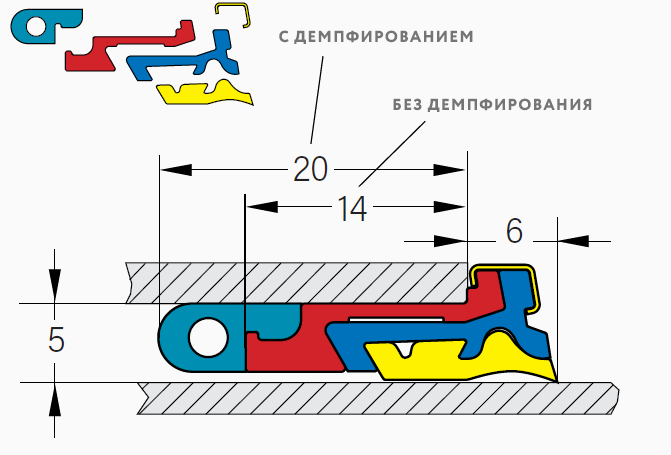

Серия WC C6

Может заменяться непосредственно на станке без демонтажа защитного кожуха.
Обеспечивает экономию времени и затрат.
Увеличенный сливной желоб для быстрого отвода СОЖ.
Доступен с демпфированием и без (на иллюстрациях показан WC C6 с демпфированием).
Сменный профиль (показан синим) фиксируется пружинными зажимами.
Прочный несущий профиль (показан красным) приварен к пластине корпуса и остаётся на кожухе.

*Все размеры указаны в миллиметрах

Скребки — обозначения элементов по цветам на схеме

Скребки продаются исключительно мерным погонажем.

Материалы изготовления

МАТЕРИАЛЫ	ТЕРМОСТОЙКОСТЬ		СТОЙКОСТЬ К СИНТЕТИЧЕСКИМ МАСЛАМ			СТОЙКОСТЬ К МИНЕРАЛЬНЫМ МАСЛАМ			СТОЙКОСТЬ К РАСТИТЕЛЬНЫМ МАСЛАМ			ИЗНОСОСТОЙКОСТЬ
МАТЕРИАЛЫ	Кратковременный контакт °C	Длительный контакт °C	Отличная	Хорошая	Плохая	Отличная	Хорошая	Плохая	Отличная	Хорошая	Плохая	Отличная	Хорошая	Плохая
NBR	250	-20 ÷ +100		●			●			●			●
Полиуретан	200	-30 ÷ +90	●			●				●		●
VITON®	1000	-20 ÷ +280	●			●				●			●
Полимер для работы с СОЖ	200	-30 ÷ +90	●			●				●		●
Полимер для работы в сухой среде	280	-30 ÷ +120	●			●				●		●

Фланцы скребков (несущие профили) изготавливаются из:

Нержавеющей стали (для агрессивных сред)
Алюминия (для снижения веса системы)
Латуни (для специфических условий)
Углеродистой стали (для максимальной прочности)

Области применения скребковых грязесъёмников

Наши скребки и щётки интегрируются в различные системы защиты оборудования:

Телескопические стальные кожухи — защита направляющих от стружки и абразивов
Рулонные защиты — предотвращение попадания стружки в пружинный механизм
Системы линейных направляющих — защита профилированных рельс от загрязнений
Конвейерные системы — защита лент от повреждения абразивными частицами
Гидравлические и пневматические системы — защита штоков от загрязнений

Преимущества скребковых систем Кортех

Техническая экспертиза

Скребки проходят испытания в реальных условиях эксплуатации
Доказанная эффективность даже при длительном воздействии горячей стружки и больших объёмов абразивов
Точные расчёты под конкретные условия эксплуатации

Индивидуальный подход

Производство скребков по вашим чертежам и эскизам
Адаптация под нестандартные геометрии направляющих
Консультации инженеров на всех этапах

Материалы премиум-класса

Широкий выбор материалов под ваши условия
Устойчивость к маслам, смазочным материалам, СОЖ и высоким температурам
Гарантированный срок службы в соответствии с техническими характеристиками

Полный цикл обслуживания

Проектирование, производство, поставка
Монтаж и техническое обслуживание

Для оперативного подбора, чтобы мы могли предложить вам оптимальный вариант, пожалуйста, предоставьте:

Эскизы или чертежи направляющих
Описание условий эксплуатации
Фотографии существующих решений (при наличии)
Требования к материалу и конструкции

Отправьте свой запрос и получите эффективное решение. Наши инженеры проанализируют данные и разработают конструкцию, обеспечивающую идеальную посадку и максимальную эффективность.

Вопросы и ответы по скребкам (грязесъёмникам)

■ Для чего нужен скребок на телескопическом кожухе станка? ▼

Скребок (грязесъёмник) счищает стружку, СОЖ и абразивную пыль с секций телескопического кожуха при каждом его перемещении. Он не даёт загрязнениям попасть внутрь кожуха и на направляющие, поэтому станок дольше сохраняет точность, а кожух и направляющие меньше изнашиваются.

■ Как подобрать скребок под конкретный станок? ▼

Профиль скребка выбирают под конструкцию конкретного телескопического кожуха: толщину листа, способ крепления, зазор между секциями. На разных станках, а иногда и на одной модели станка с кожухами разных изготовителей, профили отличаются, поэтому универсального скребка нет. Для подбора пришлите образец или фото установленного скребка, замеры его сечения, чертёж или эскиз узла и опишите условия работы: стружку, СОЖ, температуру, скорость перемещения. По этим данным инженеры Кортех определят профиль, материал кромки и фланца, а длину и контур выполнят по вашим размерам.

■ Можно ли подобрать скребок, если нет чертежа или станок импортный? ▼

Да. Если документации нет, скребок подбирают или изготавливают по образцу старого скребка, по замерам и фотографиям узла. Марка и страна производителя станка значения не имеют: важны размеры и форма профиля. Также возможно изготовление по чертежам и эскизам заказчика, в том числе под нестандартную геометрию направляющих.

■ Чем разборный скребок отличается от неразборного? ▼

В разборном скребке рабочая кромка (гребень) вставляется в несущий профиль — фланец. При износе меняют только кромку, а фланец остаётся. В неразборном скребке кромка привулканизирована к фланцу и меняется вместе с ним. Такая конструкция надёжнее в тяжёлых условиях эксплуатации.

■ Из каких материалов изготавливаются скребки? ▼

Рабочую кромку изготавливают из полиуретана, NBR, VITON® или специальных полимеров для работы с СОЖ и в сухой среде. Материалы различаются термостойкостью, стойкостью к маслам и износостойкостью. Фланец делают из нержавеющей или углеродистой стали, алюминия или латуни. Материал подбирают под условия эксплуатации конкретного станка.

■ От чего зависит срок службы скребка? ▼

Срок службы зависит от того, насколько материал кромки соответствует условиям работы: типу и температуре стружки, составу СОЖ, количеству абразива и скорости перемещения кожуха. Важна и правильная установка — кромка должна равномерно прилегать к поверхности по всей длине. Скребок с неподходящим материалом или неплотным прилеганием изнашивается быстрее и пропускает загрязнения.

■ Как понять, что скребок пора менять? ▼

Скребок пора менять, если кромка стёрлась, надорвана, затвердела или потрескалась, если под кожух начали попадать стружка и СОЖ или на листах кожуха появились задиры. Изношенный скребок пропускает загрязнения к направляющим, поэтому затягивать с заменой дороже, чем поменять его вовремя.

■ Как продаются скребки и есть ли они в наличии? ▼

Скребки продаются мерным погонажем. Часть профилей есть в наличии на складе в Москве — их можно купить комплектом или отдельными элементами, отгрузить сразу или забрать самовывозом. Остальные профили изготавливаются под заказ по размерам, образцу или чертежу.
