Телескопические защиты (ТЗН) для станков и оборудования
Инженерный подбор телескопических защит
Не знаете точные размеры? Даже если нет документации — поможем.
Пришлите защиту нам, вызовите инженера на замеры или отправьте чертёж узла.
Телескопическая защита (защитный кожух, ТЗН) — подвижный элемент станка, который предназначен для защиты направляющих, шарико-винтовых пар (ШВП) и других ответственных узлов от попадания стружки, абразивной пыли, охлаждающих жидкостей (СОЖ), а также от механических воздействий и высоких температур.
Компания Кортех специализируется на производстве качественных и надёжных телескопических систем защит для станков и оборудования.
Выполняем точные расчёты, создаём детальные чертежи и разрабатываем полный комплект технической документации. Уделяем внимание каждому этапу производства — от проектирования до сборки, — чтобы предоставить продукцию, которая соответствует стандартам качества.
Особенности
- Сталь. Для изготовления защитных кожухов используется высокопрочная сталь, устойчивая к механическим нагрузкам и воздействиям производственной среды. Стандартная толщина листов — от 1,5 мм до 3 мм. По запросу доступны и другие толщины, в зависимости от условий эксплуатации и технических требований.
- Направляющие. Защитные кожухи могут комплектоваться направляющими из латуни или неметаллических материалов. Для небольших и средних систем применяются фрикционные неметаллические направляющие башмаки, обеспечивающие надёжную и плавную поддержку.
- Система позиционирования. Конструкция с охватывающим соединением обеспечивает точное позиционирование отдельных секций защитного кожуха. Также система автоматически создаёт необходимую предварительную нагрузку для гибких уплотнителей и грязесъёмников, что повышает герметичность и долговечность.
- Система уплотнителей (грязесъёмников). Высокопрочные вставные полиуретановые уплотнители эффективно очищают поверхность кожуха, предотвращая попадание стружки, пыли и охлаждающих жидкостей внутрь системы. Обеспечивают длительный срок службы и высокую степень защиты.
- Опорные ролики. Для плавной и точной работы крупногабаритных защитных систем предусмотрено использование опорных роликов. Доступны различные варианты: на шариковых и игольчатых подшипниках, а также специализированные решения под индивидуальные задачи.
- Механизм «ножницы» (пантограф). Для плавного движения в зависимости от скорости и размеров защиты. Особенно эффективны при высоких нагрузках и больших скоростях, обеспечивают точное позиционирование секций, а также плавное и точное сложение и раскрытие кожуха.
Дополнительные опции
- Модуль для высоких скоростей. Идеальное направление движения защиты на скоростях до 200 м/мин и ускорениях до 2 g по всей длине хода. Особенно актуально для станков с линейными двигателями и высокодинамичными приводами.
- Амортизирующие элементы (буферы). Применяются в зависимости от скорости работы оборудования и предназначены для снижения ударных нагрузок на защитную систему, увеличивая её ресурс и надёжность.
- Клиновой амортизатор (демпфер). Применяется для смягчения ударов при соприкосновении секций защитного кожуха. Обеспечивает плавное торможение и снижает вибрации.
- Монтажные петли. Для удобства транспортировки и монтажа защитные системы могут комплектоваться монтажными петлями. Они упрощают подъём и установку кожуха, особенно в условиях ограниченного пространства.

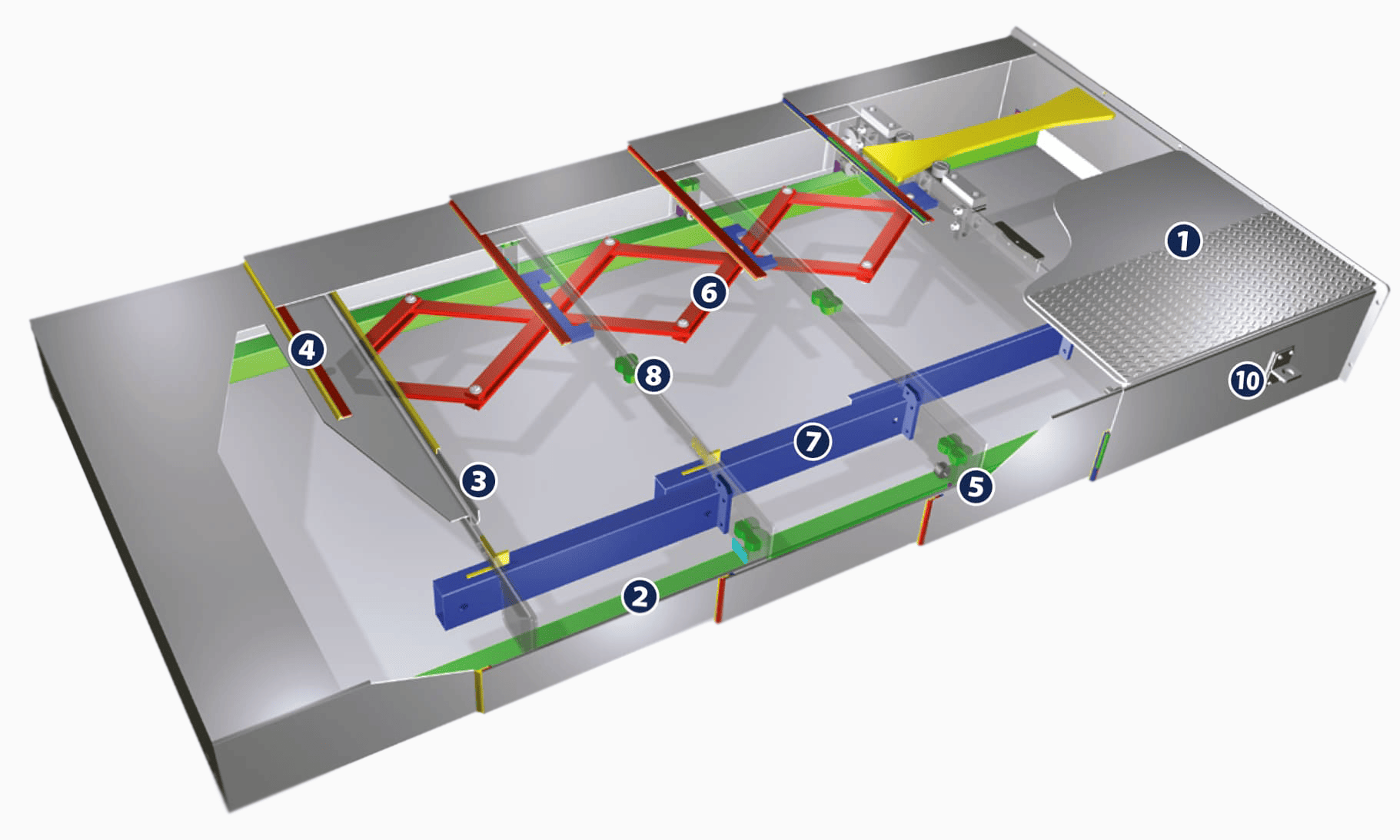

- Внутренний желоб (не отображён на схеме). Предназначен для дополнительной защиты станков с гидростатическими направляющими. Внутренний водосборный канал предотвращает загрязнение гидростатического основания станка охлаждающими жидкостями, эффективно перенаправляя их в систему сбора стружки.
- Опорные кронштейны (не отображены на схеме). Закреплены на направляющих станка. Обеспечивают надёжную поддержку защитного кожуха в сложенном состоянии, сохраняют его устойчивость и предотвращают провисание или деформацию при длительной эксплуатации.
- Смотровые отверстия (не отображены на схеме). Люки и окна с шарнирной крышкой или панели из оргстекла (Plexiglas®) для быстрого и удобного осмотра без необходимости демонтажа.
Проектирование и производство под ваши задачи
Изготавливаем как типовые, так и полностью индивидуальные телескопические защиты, точно соответствующие конструкции вашего станка и оборудования, условиям эксплуатации и задачам производства.

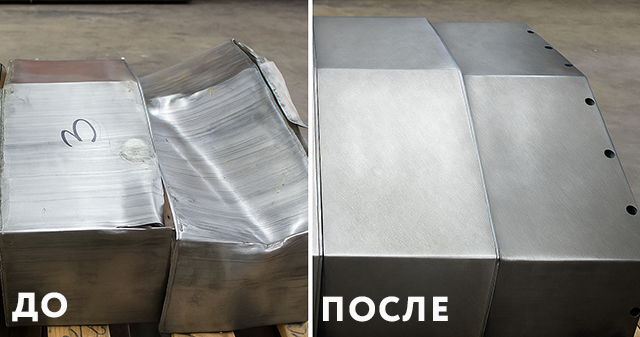

Ремонт и модернизация без простоев
Ремонтируем, модернизируем, восстанавливаем любые защитные системы — даже если они не наши. Выезд, диагностика, замена изношенных узлов: оперативное решение проблем, чтобы оборудование не простаивало.
Примеры изготовленных телескопических защит
Фотографии реальных защит Кортех: от отдельных секций на производстве до полностью собранных кожухов, установленных на станках заказчиков.
Коммерческие и технические преимущества Кортех
1Производство и сроки
Изготавливаем защиты по чертежам, ТЗ, эскизам и образцам. Проектируем под конкретное оборудование. Контроль качества. Сроки изготовления — от 2 недель.
2Материалы «телескопов»
Углеродистая или нержавеющая сталь 1,5–3 мм. Латунные и полимерные направляющие башмаки, полиуретановые уплотнители-грязесъёмники. Устойчивость к СОЖ, стружке, окалине, абразиву.
3Профили и конфигурации
Горизонтальное и вертикальное исполнение, плоские, скатные и наклонные секции, пантограф для высоких скоростей — до 200 м/мин.
4Логистика и доставка
Отлаженная логистика. Чёткие сроки поставки. Работаем по России, Беларуси и Казахстану. Для экстренных случаев — авиадоставка.
5Реверс-инжиниринг
Выезд инженера на объект. Замеры, разработка чертежей и конструкторской документации, 3D-визуализация. Изготовление 1-в-1 по вашему станку или оборудованию.
6Гарантии и опыт
Гарантия на защиты до 24 мес. Более 15 лет опыта работы со сложным оборудованием, станками с ЧПУ и производственными предприятиями.
Изготовим новую телескопическую защиту на замену изношенной — для станков отечественного производства, а также зарубежных марок:
Kabelschlepp, Hestego, Hennig, Hennlich и др.
Стандартные конфигурации телескопических кожухов
Все типы защит могут быть адаптированы под конкретные задачи и условия эксплуатации. По всем вопросам, связанным с доступными формами и конструкциями телескопических стальных кожухов, обратитесь к нашим специалистам.
.jpg)

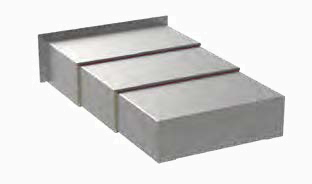

Профиль (A)
Плоская конструкция является наиболее экономичным вариантом для защиты направляющих. Доступна как в горизонтальном, так и в вертикальном исполнении, что позволяет адаптировать её под различные типы оборудования и условия эксплуатации.
Этот вариант идеально подходит для минимизации затрат при сохранении высокой эффективности защиты от пыли, стружки и других загрязнений. Простота конструкции и универсальность формата делают её популярным выбором для широкого спектра применений.
.jpg)

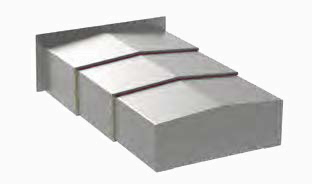

Профиль (B)
Конструкция с двускатной крышей отводит СОЖ и стружку по обе стороны, в зависимости от угла наклона. Дополнительно ребро жёсткости увеличивает прочность конструкции и обеспечивает идеальное позиционирование секций защитного кожуха. Доступна в горизонтальном или вертикальном исполнении, что делает её универсальным решением для различных типов оборудования.
Данная конструкция особенно эффективна в условиях интенсивного использования охлаждающих жидкостей и образования большого количества стружки.
.jpg)

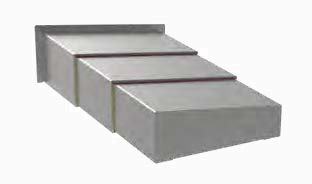

Профиль (C)
Наклонная конструкция обеспечивает отвод охлаждающей жидкости и стружки в одном направлении, который зависит от угла наклона. Доступна в горизонтальном или вертикальном формате.
Эта система является эффективным решением для оборудования, где требуется направленное удаление загрязнений. Благодаря своей простоте и функциональности, она идеально подходит для задач, где важна точная организация потока отходов производства.
.jpg)
Профиль (D)
Форма с плоской крышей используется для широких защитных кожухов, обеспечивая максимальную жёсткость поверхностей секций.
Доступна в горизонтальном или вертикальном формате, что делает её универсальным решением для защиты оборудования, требующего высокой устойчивости и надёжности конструкции.
Эта форма особенно эффективна для больших площадей покрытия, где важно сохранить стабильность и противостоять механическим нагрузкам.
.jpg)

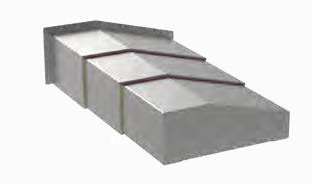

Профиль (E)
Дизайн в форме пятиугольной крыши соответствует специальным геометрическим требованиям и улучшает отвод СОЖ и стружки в зависимости от угла наклона. Дополнительный загнутый край увеличивает жёсткость секций, обеспечивая повышенную прочность и устойчивость конструкции. Доступна в горизонтальном или вертикальном формате.
Эта конструкция является оптимальным решением для задач, где требуется сочетание эффективного дренажа и высокой механической прочности. Особенно подходит для условий интенсивного использования охлаждающих жидкостей и абразивных нагрузок.
Профиль (G)
Кожухи поперечного типа могут быть изготовлены по моделям, перечисленным выше. Однако, если конструкция включает более трёх секций, необходимо предусмотреть дополнительный верхний направляющий элемент (возвратную систему) на ползуне. Это требуется для предотвращения перекоса или разъединения отдельных секций во время работы.
Такая особенность обеспечивает надёжную и стабильную работу системы, минимизируя риск механических сбоев даже при использовании многосекционных защитных кожухов.
Вертикальная скользящая панель
В данной конструкции отдельные пластины перемещаются по индивидуальным направляющим рельсам. Не требуют стандартных направляющих, подходят для защиты ниш колонн. При наличии стружки и охлаждающей жидкости вертикальные скользящие пластины могут устанавливаться только в вертикальном положении для обеспечения надёжной работы.
Направляющие рельсы доступны из различных материалов, что позволяет учитывать индивидуальные требования заказчика и обеспечивать оптимальную производительность и долговечность системы.
Помимо перечисленных профилей, изготавливаем:
- Г-образные (ступенчатые) кожухи — для узлов, где направляющие расположены на разной высоте или рядом есть выступающие элементы станка.
- Сдвоенные защиты — две встречные телескопические защиты для станков с длинным ходом.
- Вертикальные экраны осей X/Y — для защиты проёмов при перемещении по двум осям.
Любую другую форму сечения выполним по чертежу, эскизу или образцу.
Нестандартные индивидуальные решения под ваш станок
Если ваш станок имеет нестандартную геометрию, ограниченное пространство, особые условия эксплуатации или требует интеграции с существующими системами — разработаем уникальную телескопическую защиту, которая впишется в конструкцию оборудования, сохранит подвижность даже при сложных траекториях, выдержит специфические нагрузки (высокие температуры, агрессивные СОЖ, абразивную пыль, вибрации), будет совместима с ЧПУ, линейными двигателями или роботизированными модулями.
Работаем с чертежами, эскизами, фото или даже демонтированным образцом — и создаём защиту «под ключ»: от замеров и 3D-моделирования до производства и монтажа.
3D-моделирование под ваш узел
Для нестандартных случаев мы разрабатываем 3D-модель защиты по замерам или чертежам — это позволяет заранее проверить геометрию, ход секций и посадку на станок до начала производства.
Материалы и технические характеристики ТЗН
- Все элементы изготавливаются из прокатных стальных листов промышленного качества.
- Стандартная толщина листов: от 1,5 мм до 3 мм, возможны другие толщины по запросу.
- Для работы в агрессивных или экстремальных условиях применяется антикоррозийная нержавеющая сталь.
- Телескопические защиты рассчитаны на скорости перемещения от 6 до 200 м/мин.
- Направляющие, ролики, скребки и демпфирующие элементы взаимозаменяемы.
- При необходимости в конструкции могут быть предусмотрены лотки для СОЖ, предотвращающие попадание жидкости внутрь коробов.
- Мы выполняем полный цикл услуг: от проектирования и производства до монтажа, обслуживания, ремонта и адаптации существующих защит под новые задачи.
Как мы производим телескопические защиты
Телескопические кожухи для станков с ЧПУ
| Тип станка | Место установки защиты ТЗН | Условия работы и исполнение |
|---|---|---|
| Токарные станки | Направляющие суппорта (оси X и Z), задняя бабка | Много стружки, в том числе крупной и витой; стальные кожухи со скребками |
| Фрезерные станки | Направляющие стола, осей X, Y, Z | Высокие скорости подачи; многосекционные стальные кожухи, при необходимости с пантографом |
| Шлифовальные станки | Направляющие стола и суппорта | Абразивная пыль, шлам и СОЖ; кожухи из стали или нержавеющей стали со скребками плотного прилегания |
| Сверлильные станки | Направляющие стола и шпиндельной бабки | Стружка, масло и СОЖ; стальные кожухи |
| Деревообрабатывающие станки | Направляющие порталов и фрезерных головок | Древесная пыль и стружка, пыль может быть взрывоопасной; стальные кожухи, работающие совместно с аспирацией станка |
| Лазерные и плазменные станки | Направляющие порталов X и Y | Искры, брызги металла, окалина, высокая температура; стальные кожухи |
| Координатно-расточные и расточные станки | Высокоточные направляющие стола и стойки | Пыль и СОЖ; точное позиционирование секций и плавный ход кожуха |
| Многоцелевые обрабатывающие центры | Направляющие осей X, Y, Z | Стружка, СОЖ, высокие скорости и ускорения; телескопические кожухи, при необходимости в сочетании с гофрозащитами |
| Продольно-фрезерные и строгальные станки | Длинные направляющие до 10–15 м | Тяжёлые условия эксплуатации, большой ход; многосекционные или сдвоенные стальные кожухи с опорными роликами |
| Прессы, ковочные и гибочные станки | Направляющие ползуна | Масло, окалина и продукты износа; кожухи из стали или нержавеющей стали |
| Электроэрозионные станки (ЭЭР) | Направляющие осей | Рабочая жидкость и продукты эрозии; кожухи из нержавеющей стали со скребками |
| Ремонтные станки (наплавочные, восстановительные) | Направляющие осей | Абразив, брызги металла при наплавке, СОЖ; стальные кожухи |
| Роботизированные линии и автоматизированные комплексы | Направляющие транспортных систем и позиционеров | Стружка, пыль, СОЖ; телескопические кожухи и комбинированные решения |
| Гравировальные и маркировочные станки | Направляющие порталов и кареток | Металлическая и абразивная пыль |
| Промышленные 3D-принтеры | Направляющие кареток и платформ | Порошки и мелкая пыль; кожухи со скребками плотного прилегания |
| Вальцовые и листогибочные линии | Направляющие механизмов перемещения | Масло, окалина и абразивная пыль; стальные кожухи |
| Камнерезные и плиткорезные станки | Направляющие порталов и кареток | Каменная пыль, шлам и вода; кожухи из нержавеющей стали |
| Полировальные и отделочные линии | Направляющие механизмов перемещения | Абразивные частицы и полировальные составы; стальные кожухи со скребками |
Сервисное обслуживание и ремонт защит
Кортех предлагает быстрое и эффективное обслуживание, а также надёжный ремонт кожухов направляющих, транспортёров стружки и других компонентов станков — независимо от производителя.
Каждая восстановленная деталь полностью соответствует строгим стандартам качества и безопасности, установленным в отрасли.
- Выездное техническое обслуживание и ремонт на предприятии заказчика.
- Реверс-инжиниринг существующих кожухов направляющих для ремонта, модернизации, воспроизведения с сохранением оригинальных эксплуатационных характеристик.
Если ваш защитный кожух требует ремонта, пожалуйста, обратитесь в сервисную команду Кортех по адресу info@coreteh.ru
Когда требуется ремонт или замена ТЗН?
Поломкам телескопического кожуха обычно предшествуют определённые обстоятельства и признаки.
Особое внимание требуют случаи, когда инструмент, заготовка или посторонний объект упал на телескопический кожух, либо конструкция подверглась ударному воздействию. Такие ситуации часто приводят к скрытым дефектам, которые не всегда заметны визуально, но критически нарушают работу системы:
- Нарушается геометрия направляющих, что вызывает перекос секций и ускоренный износ скребков.
- Деформируются демпфирующие элементы, провоцируя вибрации и ударные нагрузки на станок.
- Появляются микротрещины в металле, создающие «точки концентрации напряжений» — зоны будущего разрушения.
Не дожидайтесь поломки! Даже если кожух сохраняет подвижность после удара, требуется профессиональная диагностика:
- Дефектовка геометрии с использованием лазерных измерителей.
- Анализ состояния несущих элементов кожуха.
- Комплексное тестирование под нагрузкой.
- Замена повреждённого модуля.
Игнорирование ударных повреждений сокращает срок службы всего узла на 40–60%, увеличивая риски аварийных простоев. Помните: надёжность защиты направляющих начинается со своевременного реагирования на малейшие нарушения целостности конструкции.
Наши технические специалисты помогут с подбором, чертежами, техническими аналогами и ответят на все вопросы.
Телефон:+7 (4822) 71-05-86
Отправьте заявку или техническое задание на нашу почту — мы свяжемся с вами и уточним все детали.
Email: info@coreteh.ru
Оставьте заявку!
