Защиты для токарных станков

Телескопическая защита направляющих (ТЗН) — ключевой элемент обеспечения долговечности и точности работы токарных станков. Она предотвращает попадание в рабочие узлы стружки, абразива, смазочно-охлаждающей жидкости и пыли, защищает направляющие и шарико-винтовые передачи от износа и механических повреждений.

Компания Кортех разрабатывает и производит защиты для металлообрабатывающего оборудования. Наши специалисты проектируют решения индивидуально под каждый токарный станок — с учётом его конструкции, кинематики, условий эксплуатации и характера обработки.

Конструкция и особенности защиты

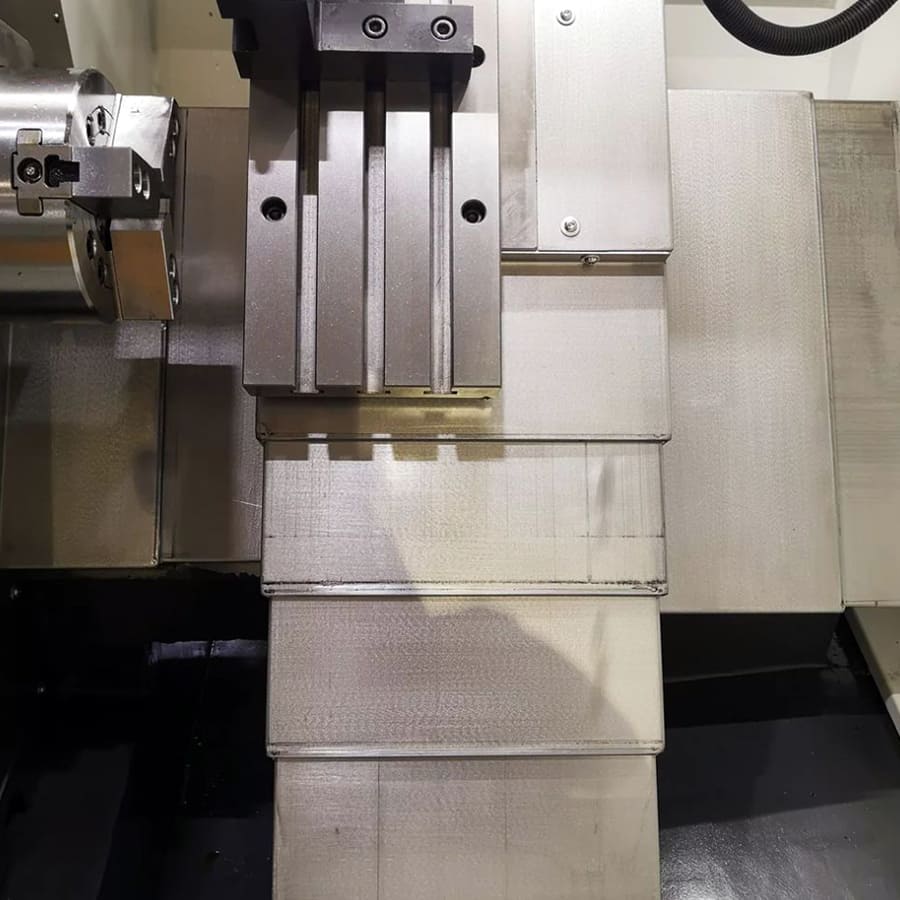

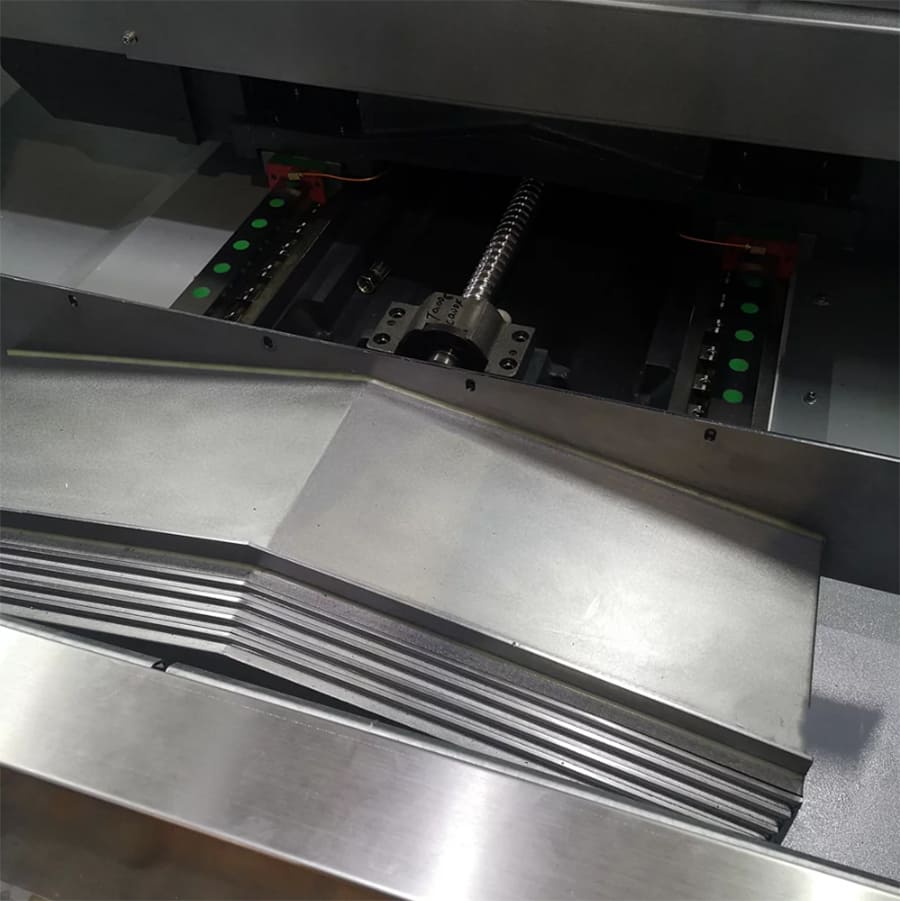

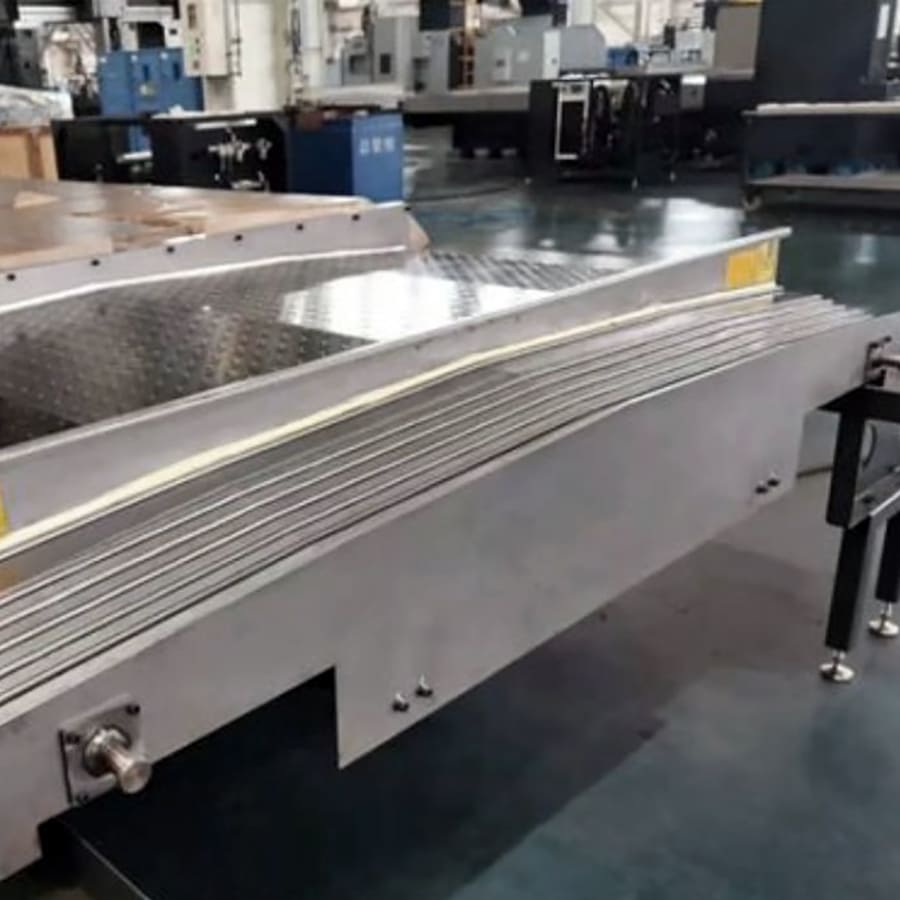

Телескопическая защита представляет собой набор стальных секций, перемещающихся одна в другую. Конструкция обеспечивает герметичное перекрытие зоны направляющих на всём рабочем ходе станка.

Основные элементы защиты токарного станка:

• короба (секции) из холоднокатаной стали толщиной 1,5–3 мм;
• направляющие полозья и демпфирующие элементы, уменьшающие ударные нагрузки;
• очистительные пластины и уплотнения, предотвращающие попадание стружки внутрь;
• армирующие вставки для высокоскоростных применений;
• амортизирующие элементы из полиуретана или термостойких полимеров.

Применяем проверенные материалы — сталь St3, нержавеющую AISI 304/430, алюминиевые сплавы, полиуретановые вставки, — что обеспечивает стойкость к СОЖ, вибрациям и динамическим нагрузкам при скоростях перемещения до 120 м/мин. Возможна реализация горизонтальных, вертикальных и поперечных телескопов, а также конструкций с боковыми направляющими и встроенными очистителями.

Изготовление под конкретный станок

Каждое изделие разрабатывается индивидуально. Выполняем проектирование по чертежам заказчика, образцу или геометрическим замерам на объекте. На этапе разработки защитного кожуха токарного оборудования наши инженеры учитывают:

• рабочие ходы и скорости перемещения;
• положение в пространстве (горизонт, вертикаль, под углом);
• тип и количество направляющих;
• зазоры и точки крепления;
• температуру, вибрации и среду (масло, абразив, СОЖ).

Перед запуском в производство предоставляем согласованный комплект чертежей, что позволяет избежать любых неточностей при монтаже. Производство включает лазерную резку, гибку, сварку, окраску и сборку, контроль геометрии и ходовых зазоров. При необходимости выполняется покрытие секций порошковой краской или химическое фосфатирование для защиты от коррозии.

Наши защиты на токарных станках

Совместимость наших защит и станков

Этапы сотрудничества

Для нестандартных станков возможна модернизация существующих защит или полная замена без доработки корпуса.

Преимущества защит Кортех

• Точные сроки и техническая поддержка без посредников.
• Высокая герметичность и стойкость к износу.
• Совместимость с большинством токарных станков отечественных и зарубежных производителей.
• Ремонт, восстановление и модернизация старых защит.
• Контроль качества и геометрии каждого изделия.
• Соответствие стандартам ГОСТ и DIN 8686.
• Поставки серийных и индивидуальных решений по проектам заказчиков.

!Важно: мы сохраняем техническую конфиденциальность и не передаём информацию третьим лицам.
