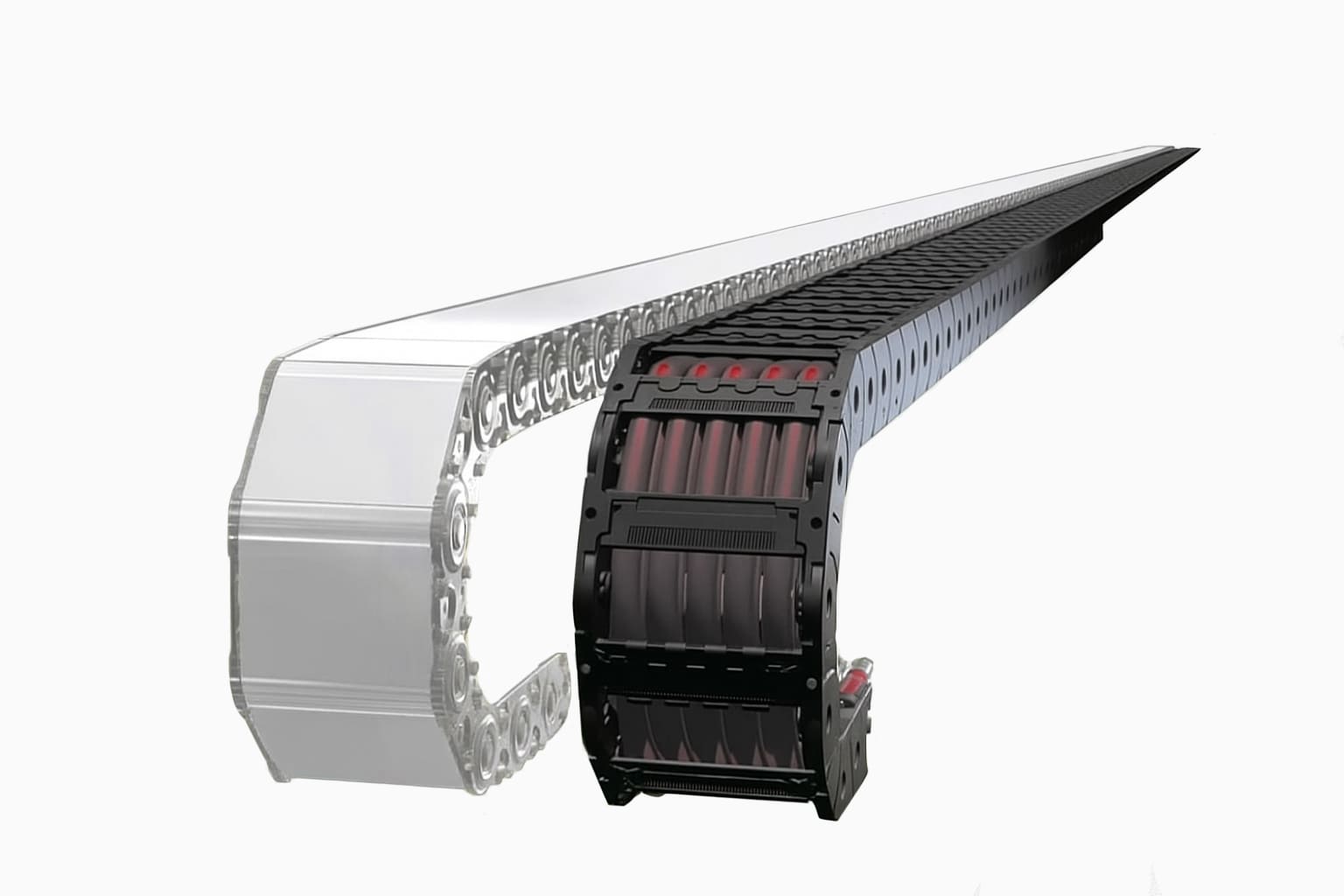

Как подобрать энергоцепь (кабельную цепь): 7 шагов и частые ошибки

1. Типы кабельных цепей
2. Материалы и качество изготовления
3. Как подобрать энергоцепь: 7 шагов
4. Основные ошибки при подборе
5. Типичные ситуации и примеры проектов
6. Критерии выбора энергоцепи
7. Правильный подбор: резюме
8. Где заказать энергоцепи

Типы кабельных цепей

Основное деление идёт по материалу и условиям эксплуатации:

Все эти типы — разновидности гибких кабель-каналов, которые работают в подвижных узлах оборудования. Подбор здесь — не выбор корпуса, а учёт массы и диаметра кабелей, длины хода, скорости, ускорения и условий среды.

Материалы и качество изготовления

Материал напрямую влияет на срок службы:

• Инженерные пластики устойчивы к трению, химическим средам и УФ-излучению. Базовые материалы работают в диапазоне от −40 до +120 °C. Для особых условий выпускают специальные исполнения: с низким влагопоглощением, антистатические (ESD), негорючие (V0), кислото- и щёлочестойкие.
• Стальные цепи применяют в тяжёлых условиях: высокие нагрузки, удары, стружка, абразивные материалы. Они жёстче и тяжелее пластиковых, зато допускают значительно большую нагрузку.

Качественные энергоцепи проходят испытания на изгиб, циклическую нагрузку и воздействие среды. Конкретные пределы по температуре и нагрузке для выбранной серии указывают в паспорте цепи.

Как подобрать энергоцепь: 7 шагов

Энергоцепь фиксирует кабели в заданной траектории, защищает от механических воздействий и исключает хаотичное движение. Благодаря этому кабели и шланги не перегибаются, не закручиваются и не изнашиваются раньше времени. Подбирать её нужно по порядку, начиная с исходных данных.

Шаг 1. Количество и типы кабелей и шлангов

Соберите исходные данные:

• количество кабелей и шлангов;
• наружный диаметр каждого и сечение;
• тип изоляции и оболочки;
• допустимый радиус изгиба для подвижной прокладки (указан в паспорте кабеля);
• масса одного метра каждого кабеля и шланга.

Шаг 2. Внутреннее пространство цепи

Кабели и шланги должны лежать свободно, а не «впритык». Для свободного хода вокруг каждого элемента закладывают зазор:

• круглые электрические кабели — 10 % диаметра (не менее 1 мм);
• плоские кабели — 10 % ширины и толщины;
• гидравлические шланги — 20 % диаметра, потому что под давлением они расширяются и сжимаются;
• пневматические шланги — 5–10 % диаметра.

Цепь не следует заполнять более чем на 80 % внутренней высоты. Правила размещения:

• предпочтительна укладка в один ряд, многослойная усложняет монтаж и снижает надёжность;
• электрические кабели и гидравлические или пневматические шланги разделяют перегородками; кабели разного напряжения и с разными материалами оболочки тоже, чтобы они не слипались;
• плоские и круглые кабели укладывают отдельно;
• вес распределяют симметрично по ширине: самые тяжёлые кабели и шланги ставят ближе к краям;
• стандартные перегородки ставят через звено; для гидрошлангов нужны фиксирующие перегородки, чтобы шланги не смещались и не истирались.

Типичная ошибка: брать цепь «впритык» по размеру. Кабели трутся друг о друга, перегибаются и быстро выходят из строя.

Шаг 3. Радиус изгиба

Радиус изгиба цепи определяет самый толстый или самый жёсткий кабель или шланг. Его значение берут из паспорта производителя кабеля для подвижной (динамической) прокладки. Если паспортных данных нет, ориентируются на типовые значения, где D — наружный диаметр:

Радиус больше минимального положительно влияет на срок службы кабелей. Но слишком большой радиус сокращает длину хода без опоры и допустимую нагрузку, поэтому радиус не завышают без необходимости.

Шаг 4. Длина хода, скорость, ускорение и нагрузка

Главное понятие здесь — самонесущая длина: участок, на котором верхняя ветвь цепи держит собственный вес и вес кабелей без опоры и не касается нижней ветви. Она зависит от серии цепи, ширины, радиуса изгиба и массы заполнения: чем больше масса, тем короче длина без опоры. Для коротких ходов (в пределах 10 м) такая схема самая распространённая. Цепи делают с небольшим предварительным изгибом: он увеличивает длину без опоры и ресурс.

По состоянию верхней ветви различают три режима:

• прямая (без провисания) — рекомендуемый режим: высокая скорость и ускорение, низкий шум, максимальный ресурс (для цепей LONGO — не менее 10 млн циклов);
• с допустимым провисанием — возможен только при низких скоростях и ускорениях, шум и вибрация растут, ресурс снижается;
• критическое провисание — недопустимо, резко сокращает срок службы цепи.

Проверяют режим по диаграмме нагрузки выбранной серии: по массе заполнения (кг/м) и длине без опоры видно, в какой зоне окажется цепь. Если длины не хватает, есть несколько решений:

• более прочная цепь — первый выбор, если позволяют условия;
• опоры — одна опора увеличивает допустимый ход не более чем на 50 %, две и более до 100 %, но скорость и ускорение приходится ограничивать, шум и вибрация растут;
• две цепи — вложенные или встречные, если мало места по высоте и ширине, а полезное пространство нужно увеличить;
• скольжение в направляющем желобе — основное решение для длинных ходов: верхняя ветвь скользит по нижней или по опорной поверхности.

Дополнительно учитывают:

• нагрузку — масса кабелей и шлангов на метр не должна превышать допустимое заполнение цепи (кг/м). При скольжении допустимая масса падает с ростом скорости и радиуса изгиба. Перегрузка вызывает быстрый износ и поломку звеньев;
• скорость и ускорение — на роботах и быстрых линиях они влияют на выбор серии и допустимую нагрузку;
• усилие привода — на длинных ходах при скольжении нужно учитывать силу трения и ускорение, чтобы привод смог двигать цепь;
• тип движения — линейное, вертикальное или вращательное, от него зависит конструкция цепи и крепления.

Для цепи без опоры рекомендуют шарнирные кронштейны крепления: они компенсируют предварительный изгиб и снижают нагрузку на первые звенья.

Шаг 5. Материал и конструкция цепи

• Пластиковые цепи — лёгкие, тихие, химически стойкие, подходят для высоких скоростей.
• Стальные цепи — выдерживают удары, стружку и высокие нагрузки. Долговечны, но тяжелее и дороже. Бывают открытыми и закрытыми.
• Комбинированные варианты — пластиковые звенья с металлическими элементами. Подходят для участков со стружкой, искрами и ударами, если массу всей цепи нужно оставить небольшой.

Пластик остаётся оптимальным для большинства станков, роботов и конвейеров. Сталь выбирают там, где пластик не справляется с нагрузкой или механическим воздействием.

Шаг 6. Условия эксплуатации

Перед выбором оцените:

• температуру: базовые пластики работают от −40 до +120 °C, у специальных исполнений диапазон может быть уже, для стальных цепей пределы уточняют по паспорту;
• наличие влаги, масел, СОЖ, химикатов;
• воздействие стружки, пыли или абразива: от грязи, пыли и снега защищает закрытая конструкция;
• уровень шума: он растёт со скоростью и ускорением, а также при провисании и опорах; под цепь на опорной поверхности можно положить упругую подкладку, например из полиуретана;
• требования к чистоте и безопасности: для чистых помещений и пыльных зон нужны антистатические (ESD) и малоистирающиеся материалы, для пожароопасных — негорючие исполнения (V0).

При высоких скоростях и ускорениях (сборочные и упаковочные роботы, сортировка на конвейерах) цепь должна быть лёгкой, малошумной и с плавным ходом. В тяжёлом машиностроении, напротив, важнее ударопрочность и защита от внешних воздействий.

Шаг 7. Монтаж и дополнительные функции

Правильный монтаж так же важен, как и подбор. Кабели с барабана укладывают без скручивания, при необходимости выдерживают после разматывания для снятия напряжения. Они должны свободно перемещаться в цепи без натяга на радиусе и быть закреплены с разгрузкой от натяжения с обеих сторон. У гидрошлангов разгрузку делают на подвижном конце, так как шланги меняют длину под давлением.

Современные энергоцепи могут иметь:

• съёмные крышки, открывающиеся по внутреннему или внешнему радиусу, для быстрой укладки;
• шумопоглощение;
• защиту от пыли и стружки (закрытая конструкция);
• антистатические свойства;
• перегородки, вкладыши и направляющие элементы.

Основные ошибки при подборе энергоцепей

1. Игнорирование радиуса изгиба кабеля или использование значения для неподвижной прокладки вместо подвижной.
2. Недостаточный запас внутреннего пространства или заполнение цепи более чем на 80 % высоты.
3. Отсутствие перегородок — кабели переплетаются и изнашиваются; электрические кабели и гидрошланги уложены в одном отсеке.
4. Многослойная укладка без необходимости.
5. Не учтена масса кабелей и шлангов на метр: цепь перегружена и провисает.
6. Не учтены скорость, ускорение и способ установки цепи.
7. Работа в режиме критического провисания или на длинном ходе без желоба и опор.
8. Выбор дешёвой модели без учёта условий эксплуатации.
9. Неподходящий материал, например пластик вместо металла в зоне горячей стружки.
10. Отсутствие защиты от загрязнений: в запылённых и грязных зонах нужна закрытая цепь.
11. Ошибки монтажа: скрученные кабели, отсутствие разгрузки от натяжения.

Типичные ситуации и примеры проектов

• Металлообработка: кабель быстро выходит из строя, если у цепи нет защиты от стружки. Решение — закрытая или комбинированная цепь с крышкой.
• Робототехника: кабели ломаются раньше срока, если радиус изгиба цепи меньше допустимого для подвижной прокладки. Решение — пересчитать радиус по паспортным данным кабеля.
• Конвейер: пластиковая цепь провисает на большом ходе. Решение — направляющий желоб и цепь с усиленным профилем.

Параметры реальных проектов LONGO показывают, как разнятся задачи по ходу, скорости и нагрузке:

Критерии выбора энергоцепи

Правильный подбор: резюме

1. Соберите данные по кабелям и шлангам: диаметры, массу, радиус изгиба.
2. Рассчитайте внутреннее пространство цепи с зазорами и перегородками.
3. Определите радиус изгиба цепи по самому жёсткому элементу.
4. Оцените длину хода, скорость, ускорение и нагрузку в кг/м, решите, нужны ли желоб или опоры.
5. Подберите материал и конструкцию под условия.
6. Продумайте монтаж и проверьте дополнительные опции.
7. Зафиксируйте требования и согласуйте с производителем или поставщиком.

Где заказать энергоцепи

Кортех поставляет энергоцепи разных конструкций и размеров для промышленных задач. Специалисты компании помогают подобрать цепь с учётом:

• количества и типов кабелей и шлангов;
• длины хода, скорости и ускорения;
• радиуса изгиба и механических нагрузок;
• условий эксплуатации: температура, химические среды, стружка, пыль;
• дополнительных функций: съёмные крышки, антистатика, шумопоглощение.

Вы получите решение, рассчитанное на долгий срок службы кабельной системы и меньший риск поломок и простоев оборудования.
