Материалы кабель-каналов (энергоцепей) LONGO для кабелей, шлангов, пневмотрубок и РВД — londur G, LW, ESD, G.V0 и AC — отличаются свойствами, рабочей температурой и областями применения. Исполнение выбирают по условиям эксплуатации: влажность, температура, статическое электричество, горючесть, кислоты и щёлочи. Разберем, чем отличается каждый материал, как выбрать открытое или закрытое исполнение и какие серии подходят для больших нагрузок, длинных ходов и роботов.
Сравнение материалов кабель-каналов LONGO
| Материал | Ключевое свойство | Рабочая температура | Где применяют |
|---|---|---|---|
| londur G | Базовый материал: прочность на разрыв 180 МПа, твёрдость по Шору D — 79 | от −40 до +120 °C | Общепромышленные задачи |
| londur LW | Влагопоглощение 1,6 % (у londur G — 5,5 %) | от −40 до +70 °C | Влажные цеха, мойка, открытые площадки |
| londur ESD | Антистатическое исполнение: удельное сопротивление менее 109 Ом·см | от −40 до +80 °C | Чувствительная электроника, чистые помещения, взрывоопасные зоны |
| londur G.V0 | Огнестойкость: класс UL 94 V0, EN 45545-2 (HL3, R22/R23) | уточняется по запросу | Транспорт, тоннели, пожароопасные объекты |
| londur AC | Стойкость к кислотам и щелочам | уточняется по запросу | Гальваника, обработка металла, химическое производство |
Чем отличаются материалы на практике
- londur G — основа линейки и вариант по умолчанию. Устойчив к УФ-излучению и большинству технических жидкостей, поэтому подходит для станков, роботов и производственных линий без особых требований к среде.
- londur LW — выбирают, когда цепь работает во влажной среде. Низкое влагопоглощение (1,6 % против 5,5 % у londur G) сохраняет размеры и свойства звеньев, материал допускает частичное погружение. Учитывайте верхний предел температуры: +70 °C.
- londur ESD — для узлов, где важно не накапливать статический заряд: рядом с чувствительной электроникой, в чистых помещениях и во взрывоопасных зонах. Сопротивление менее 109 Ом·см обеспечивает устойчивую проводимость.
- londur G.V0 — для объектов с повышенными требованиями к пожарной безопасности. Материал класса UL 94 V0 соответствует железнодорожному стандарту EN 45545-2 (уровень опасности HL3, требования R22/R23), поэтому его применяют на транспорте, в тоннелях и на пожароопасных объектах.
- londur AC — для агрессивных сред с электролитами, кислотами и щелочами: гальваника, обработка металла, химическое производство.
Открытое и закрытое исполнение
Помимо материала, выбирают конструкцию цепи. У большинства серий LONGO есть два варианта:
- Открытая цепь — поперечины на каждом звене, удобная прокладка кабелей и хороший теплоотвод.
- Закрытая цепь — защищает кабели от стружки и мусора; крышки открываются по внутреннему и внешнему радиусу.
Серии LONGO для больших нагрузок и длинных ходов
Для тяжёлого оборудования и сверхдальних перемещений у LONGO есть две специальные серии:
- G112 — новая линейка в серии GeMotion и самая крупная кабельная цепь в серии. Рассчитана на экстремальные нагрузки и тяжёлое оборудование: портовые краны, металлургию, перевалку сыпучих грузов.
- XG78 — новая серия X-Glide с моделью XG78 для сверхдальних перемещений: до 800 м без поддержки в тяжёлых условиях скольжения. Применяется на протяжённых конвейерных и сборочных линиях предприятий машиностроения и металлообработки.
| Параметр | G112 | XG78 |
|---|---|---|
| Шаг звена | 143 мм | 111 мм |
| Внутренняя высота | 112 / 108 мм | 78 мм |
| Внутренняя ширина | 75–500 мм | 75–500 мм |
| Радиус изгиба | 200–1000 мм | 200–500 мм |
| Заполнение | до 85 кг/м | до 30 кг/м |
| Длина перемещения | до 350 м | до 800 м |
Кабельные системы для роботов
Для промышленных роботов и манипуляторов LONGO выпускает новую серию гофрированных труб DressPack для 3D-вращения и робототехники — бюджетную альтернативу IGUS Triflex. Трубы защищают и направляют кабели, шланги и рукава, которые перемещаются вместе с подвижными элементами робота.
- простое и экономичное решение для 3D-вращательного движения;
- варианты полностью закрытого исполнения и двойной гофротрубы (одна вкладывается в другую);
- двойной откидной кожух для быстрой прокладки кабелей и рукавов;
- широкий выбор комплектующих и креплений.

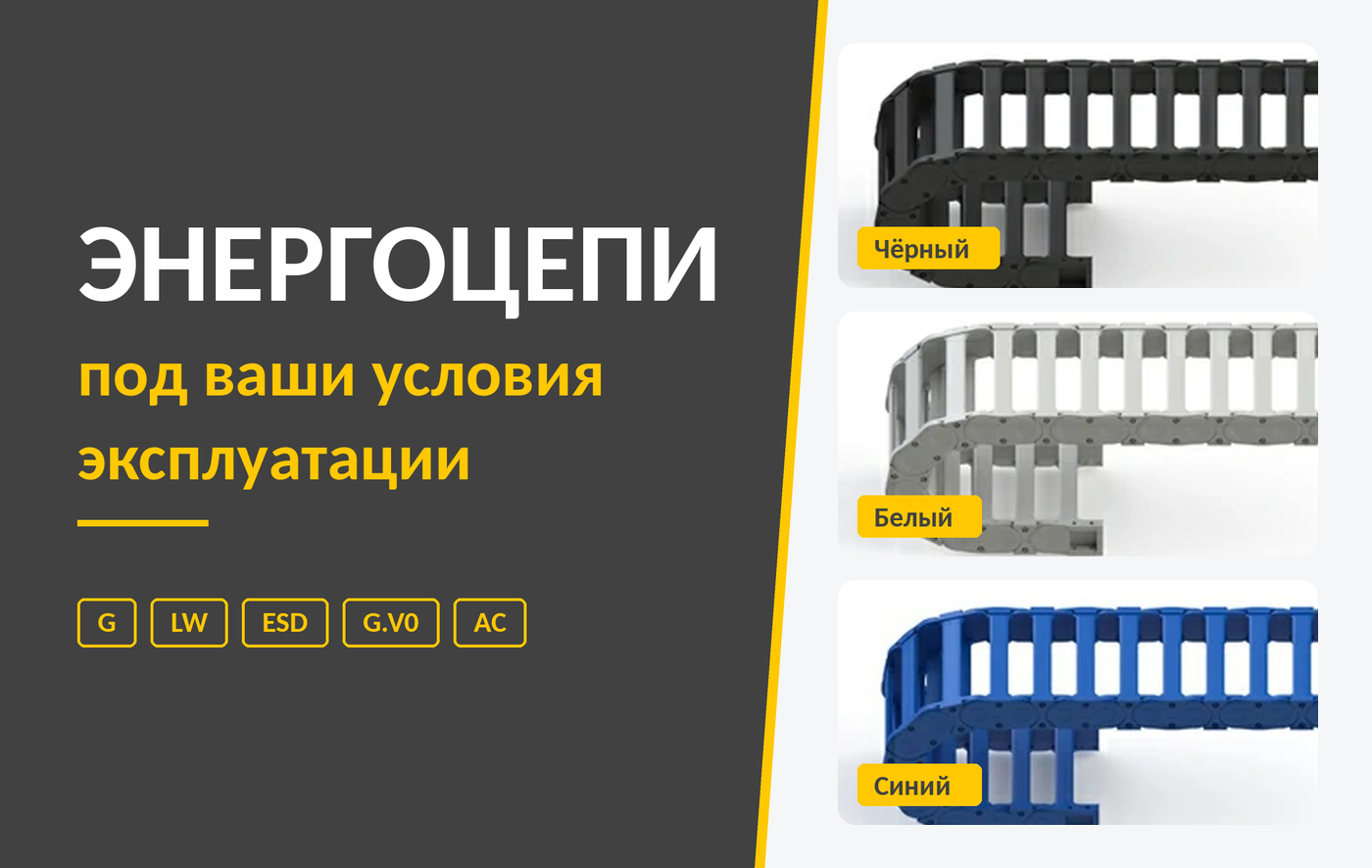

Варианты цветового исполнения
Полимерные кабель-каналы поставляются в трёх цветах:
- Стандартный чёрный — для большинства задач.
- Белый — для отраслей с повышенными требованиями к чистоте: пищевой, медицинской и фармацевтической промышленности.
- Синий — по запросу.
Как подобрать кабеленесущую цепь
Для подбора достаточно артикула другого производителя, чертежа или параметров узла:
- условия эксплуатации: влага, температура, химические среды, требования по статике и горючести;
- длина хода и масса кабелей и шлангов на метр;
- размеры цепи и радиус изгиба — если они ограничены местом установки.
